| 产品类型 | 全新 |
| 控制形式 | 数控 |
| 类型 | 深孔钻床 |
| 适用范围 | 专用型 |
| 主电机功率 | 20kW |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 卧式 |
| 作用对象材质 | 金属 |
| 轴数量 | 多轴 单轴 |
| 品牌 | 精钻 |
| 型号 | ZK21 |
产品介绍：
ZK21系列数控深孔枪钻机床
本机床是一种高效、高精度、高自动化的专用深孔钻床，采用外排屑钻削法（枪钻法），通过一次连续钻削即可代替一般需要钻、扩、铰工序才能达到的加工精度和表面粗糙度。本机床采用数字控制系统控制，不但有单动功能，它还具有自动循环的功能。为了提高加工效率，本机型还配有2个或4个动力头结构。因此，它能适合于小批量的加工，特别适合于大批量生产的加工要求。机床可以钻削通孔、盲孔、阶梯孔，配合专用工装时也可加工偏心孔及斜油孔。
机床特点：
1、床体及箱体均采用优质铸铁铸造，具有良好的刚性和稳定性。2、在钻削深孔过程中刀具中途无需退刀。3、采用数控系统控制，自动化程度高。4、进给运动由交流伺服电机驱动，滚珠丝杠副传动，可无级调速。5、采用滑动导轨，移动部件贴塑，低速运行平稳，无爬行。6、钻杆箱主轴可无级变速。7、主轴轴承及导轨面等均采用自动间歇润滑。8、高压冷却系统采用变频电机驱动齿轮泵，并采用浸入式冷却器控制油温。9、采用自动排屑机排除切屑。10、机床采用全封闭防护形式，观察便捷，整体美观。11、具有多种自动监控装置。
· 主要技术规格及性能
| 技术规格 | ZK2102A | ZK2102A×2 | ZK2102A×4 | ZK2103A | ZK2103A×2 | ZK2104A | | 主轴数量 | 1 | 2 | 4 | 1 | 2 | 1 | | 主轴间距 | | 120/180mm | 120mm | | 180mm | | | 钻孔直径范围 | 3-20mm | 3-20mm | 3-10mm | 4-16mm | 8-20mm | 6-30mm | 6-30mm | 10-40mm | | 最大钻孔深度 | 500/1000mm | 440/950mm | 440/950mm | 440/950mm | 440/950mm | 440/950mm | | 钻杆箱最高转速 | 7000r/Min | 7000r/Min | 7000r/Min | 6000r/Min | 5000r/Min | 7000r/Min | 6000r/Min | 3000r/Min | | 钻杆箱主电机功率 | 4kW | 4kW×2 | 3.7kW×2 | 4kW×2 | 5.5kW×2 | 5.5kW | 5.5kW×2 | 7.5kW | | 床头箱主轴转速（固定） | 380r/Min | 600r/Min | 500r/Min | 380r/Min | 600r/Min | 380r/Min | | 床头箱主电机功率 | 1.5kW | 3kW | 2.2kW×2 | 1.5kW | 2.2kW | 5.5kW | | 刀具进给速度范围(无级) | 5-500mm/Min | 5-500mm/Min | 5-500mm/Min | 5-500mm/Min | 5-500mm/Min | 5-500mm/Min | | 钻杆箱主轴转速(无级) | 800-7000r/Min | 800-7000r/Min | 1000-7000r/Min | 800-5000r/Min | 600-4000r/Min | 600-6000r/Min | | 100-3000r/Min | | 进给速度范围(无级) | 5-500mm/Min | 5-500mm/Min | 5-500mm/Min | 5-500mm/Min | | 5-500mm/Min | | 刀具进给快速移动速度 | 3m/Min | 3m/Min | 3m/Min | 3m/Min | 3m/Min | 3m/Min | | 刀具进给电机扭矩 | 7.7Nm | 7.7Nm | 7.7Nm | 10Nm | 10Nm | 10Nm | | 冷却系统最大压力 | 10MPa | 10MPa | 10MPa | 10MPa | 10MPa | 10MPa | | 冷却系统最大流量 | 100L/Min | 100L/Min | 100L/Min | 100L/Min | 150L/Min | 100L/Min | 150L/Min | 150L/Min | | 机床总功率（约） | 20kW | 24kW | 39kW | 40kW | 42kW | 22kW | 28kW | 38kW | | 机床外形尺寸(长×宽×高) | 4.05/5.05×4.05×2.05m | | 机床总重量（约） | 6t/7t | 6t/7t | 6t/7t | 6t/7t | 6t/7t | 7t/8t | | 机床加工孔径精度 | IT7-IT11 | | 机床加工粗糙度 | Ra0.4-3.2μm | | 机床加工孔的中心线偏斜 | 工件不旋转：≤1mm/1000mm；工件旋转：≤0.5mm/1000mm。（长径比≤100：1） | | 机床加工孔的直线度 | ≤0.05mm/100mm。（长径比≤100：1） | |
· 机床标配部分
· 标配KND或广数980T数控系统、床头箱、平网式过滤机、手脉控制盒、钻杆支架、自动排屑机、机床全防护罩、集中润滑油站、专用冷却系统、警示灯、调整工具、工作灯、机床垫铁、油温控制器、液压系统等。
· 机床选配部分
· 枪钻刀具、辅具、切削油、磨刀机、刃磨装置、甩油机、鼓式过滤机、磁性排屑机、电箱空调、西门子数控系统、FANUC数控系统、液压尾座、夹具。

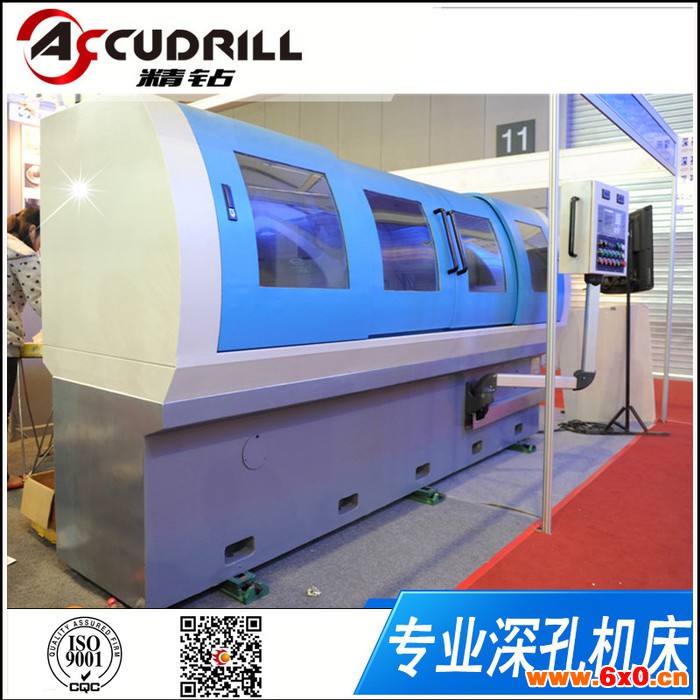

产品图片：
