价格:￥0.00/台
品牌:博耐斯
型号:CS45H,CS15H
适用介质:蒸汽
材质:铸钢，锻钢，不锈钢
起订:1台
发货:3天内

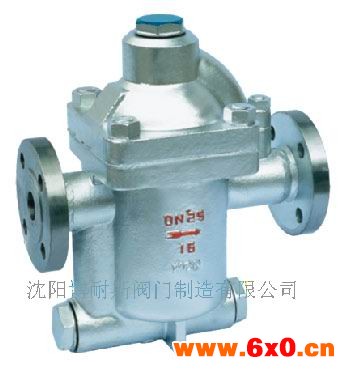

钟形浮子式蒸汽疏水阀 产品概述

1、博耐斯钟形浮子蒸汽疏水阀对凝结水的发生量适应性强，既可间歇排放，又可连续排放。
2、内部装有大排量的双阀座差压机械和SCCV关闭系统，体积小而排量大。
3、钟形浮子蒸汽疏水阀内部零件全部采用不锈钢，并且安装在阀盖上，维修保养极为方便。
4、背压率高90％。
5、汽水分离可靠：（水汽经U型通道从阀下部进入），阀内始终处于水封状态，阻止蒸汽泄漏。
6、敝口形的浮子抗水击，吊桶上设有溢出排气孔，可防止蒸汽汽锁，空气气堵现象。（非凝结性的高温空气也可排除）
7、钟形浮子蒸汽疏水阀与杠杆机械结合可制成高压阀。

钟形浮子式蒸汽疏水阀 关闭方式

SCCV关闭方式和双阀座差压机械安装在同一单元内寿命长久，尚凝结水量增大时，吊桶失去压力浮力使得机械反向密封而产生压差，主阀开户而获得大排量，使用汽设备迅速启动，发挥出机器的热效率。微信：sy1668

钟形浮子式蒸汽疏水阀 连接尺寸

产品型	公称通径 DN	连接 方式	使用压力范围 (MPa)	最高允许温度℃	阀体材质	主要零件材质	外形尺寸（mm）
							L	H1	H2	W
ER105 (CS15H-3.7)	20～40	内螺纹 ZG1/2～11/2	0.01～0.3～0.7	220	WCB	SUS (3Cr13)	200	160	135	-
ER105F (CS45H-3.7)	15～25 32～50	法兰 Flange	0.01～0.3～0.7	220	WCB	SUS (3Cr13)	270	160	135	-
ER110 (CS45H-5.12)	15～25 32～50	法兰 Flange	0.01～0.5～1.2	220	WCB	SUS (3Cr13)	310	160 165	131 167	-
ER116 (CS45H-7.16)	15～25 32～50	法兰 Flange	0.01～0.7～1.6	220	WCB	SUS (3Cr13)	310	160 165	131 167	-
ER120 (CS45H-8.16)	40～65	法兰 Flange	0.05～0.8～1.6	220	WCB	SUS (3Cr13)	420	175	214	-
ER25 (CS45H-25 -40-)	15～50	法兰 Flange	0.05～2.5～4.5～6.5	425	WCB	SUS (3Cr13)	380	210	180	345
ER105 (CS45H-25 -40-)	15～50	承插焊	0.05～2.5～4.5～6.5	425	WCB	SUS (3Cr13)	380	210	180	345

钟形浮子式蒸汽疏水阀 产品选型

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我的产品型，请按型直接向我司生产部订购；

沈阳博耐斯阀门有限蒸汽疏水阀微信：sy1668
