价格:￥3000.00/台
品牌:华江
起订:1台
供应:10000台
发货:3天内

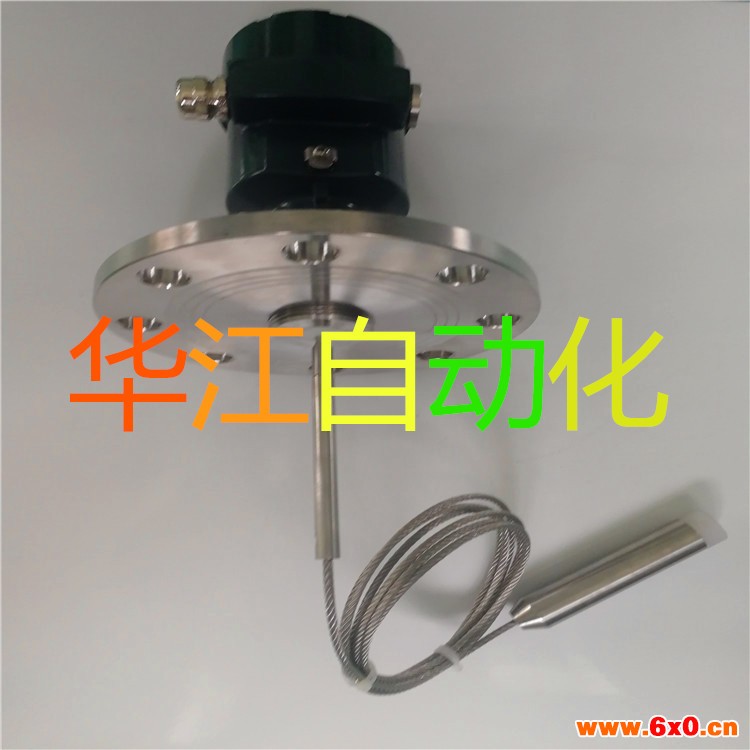

    HJRD31导波雷达物位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，利用雷达原理、数字处理技术和快速傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远、精度高等特点。
    HJRD31导波雷达物位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术指标达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

    导波雷达物位计技术参数:
    应    用：液体、固体颗粒
    测量范围：30米
    过程连接：螺纹、法兰
    过程温度：-40~250℃
    过程压力：-0.1~2MPa
    精    度：±3mm
    频率范围：100MHZ-1.8GHZ
    防爆等级：Exia IIC T6
    防护等级：IP67
    输出：4—20/HART（两线）

    导波雷达物位计使用说明：
    测量原理
    基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离转化为物位。

    输入
    反射的脉冲沿缆绳传导至仪表电子线路部分，微处理器对此进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比： D=C×T/2 其中 C 为光速因空罐的距离 E 已知，则物位 L 为： L=E-D
    输出
    通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20输出。

    测量范围
    F---- 测量范围
    E---- 空罐距离
    B---- 顶部盲区
    K---- 探头到罐壁距离
    顶部盲区是指物料高料面与测量参考点之间的距离。
    底部盲区是指缆绳底部附近无法测量的一段距离。
    顶部盲区和底部盲区之间是有效测量距离。

注意：

    只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。

    导波雷达物位计产品选型表：

仪表型 探头类型 量程 材质 HJRD31 缆式探头 30000mm 不锈钢

HJRD31-防爆

P 标准型 ( 非防爆 ) I 本安型 (Exib Ⅱ C T6) D 本安型＋隔爆型 (Exd ib Ⅱ C T6)

HJRD31-传感器/缆式探头

A 液体型 /4mm B 固体型（10m 内）/6mm C 固体型（10m-30m）/6mm

HJRD31-过程连接/材料

G G1½"A 螺纹 / 不锈钢 GA G1"A 螺纹 / 不锈钢 N 1½"NPT 螺纹 / 不锈钢 NA 1"NPT 螺纹 / 不锈钢 C 法兰 DN50 PN16 C 型 D 法兰 DN80 PN16 C 型 E 法兰 DN100 PN16 C 型 F 法兰 DN150 PN16 C 型 H 法兰 DN200 PN16 C 型 K 法兰 DN250 PN16 C 型 Y 特殊约定

HJRD31-密封温度

P 普通密封 /-40...100℃ G 高温密封 /-40...250℃带散热片

HJRD31-电子单元

2 （4 ～ 20） /24V DC 两线制 3 （4 ～ 20） /24V DC/HART  两线制 4 （4 ～ 20） /24V DC/HART  四线制 5 （4 ～ 20） /220V AC/HART 四线制

HJRD31-外壳/防护等级/天线防护等级

P 塑料 /IP65 L 铝 /IP67

HJRD31-电缆接线

M M20*1.5 N ½"NPT

HJRD31-编程/显示

V 带 X 不带

HJRD31-量程（mm）

备注：
