价格:￥5800.00/套
品牌:昂骞
产地:江苏南京
类型:储运设备
起订:1套
供应:500套

产地	江苏南京
类型	储运设备
容积	1000m3
适用物料	酸碱、液碱、硫酸、盐酸
品牌	申江
型号	AL1402

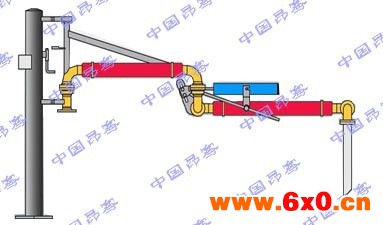

【AL1402型顶部装车鹤管 】基本参数：

名称：陆用顶部装车鹤管

型号：AL1402

口径：DN25—DN500

材质：碳钢、不锈钢、衬四氟、16Mn、铝等

设计温度范围：-196～+180℃；

设计压力：-0.08～4.0MPa

型式：顶部敞开式装车，若粘稠度高的介质可采用伴热（蒸汽伴热或电伴热）

操作方式：手动

其他：可配防溢位防静电报警器。

轻芳烃装车鹤管：
1   型号：AL1412  DN80/50
2   设备主要部件：立柱、4个GAS型旋转接头连接的液相管道系统、由软硬管结合组成的气相管道系统、垂管、密封帽、接管法兰（气、液相）、弹簧缸外臂平衡及锁紧机构、内臂锁紧机构、声光液位报警、导静电带等；
3   数量：4台(右旋2台,左旋2台)；
4   口径：DN80/50
5   输送介质：轻芳烃；
6   介质温度：40℃常温；设计温度：-19~+100℃
7   介质压力：0.3Mpa；设计压力：1.0MPa；
8   接管法兰标准：GL150, HG/T20615,WM,RF；
9   材质要求：管道材质：20#,垂管材质：铝。
10  汽车装车鹤管现场参数：
     栈台高度：3200mm;
     立柱与槽车中心距：2500mm；
立柱中心站台边缘距：250㎜；
      罐车接口高度：2600㎜~3800㎜；
汽车漂移范围：见附包络线图；
接口法兰距栈台高度：1200㎜.


重芳烃装车鹤管：
1   型号：AL1402  DN80
2   设备主要部件：立柱、4个GAS型旋转接头连接的管道系统、垂管、接管法兰、夹套伴热系统、弹簧缸外臂平衡及锁紧机构、内臂锁紧机构、声光液位报警、导静电带等；
3   数量：2台(右旋1台,左旋1台)；
4   口径：DN80
5   输送介质：重芳烃；
6   介质温度：80℃；设计温度：-19~+150℃
7   介质压力：0.3Mpa；设计压力：1.0MPa；
8   接管法兰标准：GL150, HG/T20615,WM,RF；
9   材质要求：管道材质：20#,垂管材质：铝。
10  汽车装车鹤管现场参数：
     栈台高度：3200mm;
     立柱与槽车中心距：2500mm；
立柱中心站台边缘距：250㎜；
      罐车接口高度：2600㎜~3800㎜；
汽车漂移范围：见附包络线图；
接口法兰距栈台高度：1100㎜
