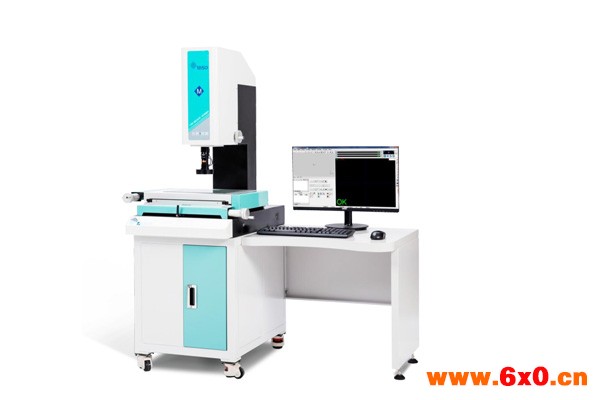

手动影像测量仪利用变焦物镜对被测物体进行放大，经过CCD工业摄像装置将图像输入电脑，放大后的被测物体影像传输到测量软件，用以进行非接触、高效检测各种复杂工件的几何量测。

二、组成部分

手动影像测量仪由取像装置、数据采集装置和二维测量软件三部分组成。变焦物镜加高解析度彩色摄像头组成取像装置，由光栅尺、数据处理器组成数据采集装置，图像和数据通过二维测量软件实现点、线、圆弧及距离等测量。

手动影像测量仪适用于以平面测量为目的一切应用领域，如机械、电路板、模切产品、3C数码产品、塑胶、硅胶、模具、精密五金、汽车配件、医疗设备等行业。当需要对产品进行抽检，或产品种类多而检测数量较少时，手动影像测量仪是一个合适的选择。
