1. 系统简介

．1 闸门监控控制操作柜在设计时遵循下述原则：

．1．1 控制设备和系统操作灵活、维护方便。在保证整个系统可靠性、实用性的前提下，体现先进性。特别注意把设备的可靠运行放在第一位。系统的配置和设备的选型符合计算机、自动控制技术和设备发展迅速的特点，充分利用计算机、自动控制技术和网络领域的先进技术，使系统达到当代先进水平。

．1．2 人机接口友好，操作直观、方便、简单。

．1．3 采用摸块化设计，便于维护、检修。

．1．4 选用质量高、可靠性强的控制设备、另（部）件和系统软件。

．1．5 系统选用的设备、另（部）件和软件符合国家和行业技术规范和标准要求。并取得省部级以上或国际公认的质量认证。

．2 闸门监控控制操作柜（台）硬件、软件组成特点：

．2．1 遵循上述控制设备和系统设计原则，闸门监控控制操作柜（台）选用国际著名Schneider Electric （施耐德电气）的Modicon TSX Micro系列中的TSX 37-21模块化PLC做系统控制核心，并根据控制台的设计要求配置了不同的I/O模块和通讯模块。

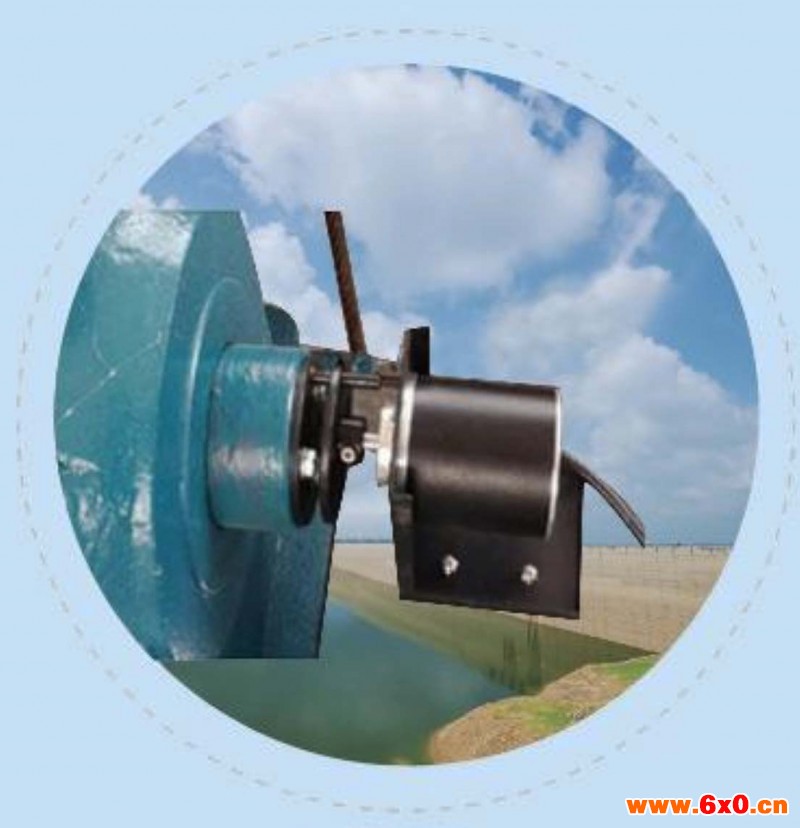

．2．4 “系统”中的各个闸门监控站为每个闸门配备的是     JBZW-1型数字式光电编码器作为闸门开度传感器，因此闸门监控控制操作柜安装JBZWYB-1型数字式闸门开度显示器作为闸门开度显示。JBZWYB-1型数字式闸门开度显示器具有四位‘闸门开度’数字显示和四位‘闸门开度予置’数字显示，上限、下限、予置等继电器开关量输出以及RS-485串行通讯口等。JBZWYB-1型数字式闸门开度显示器与JBZW-1型数字式光电编码器之间采用并行总线方式连接，闸门监控控制操作柜中的PLC通过RS-485总线通讯口从各JBZWYB-1型数字式闸门开度显示器读取闸门开度值。注2

．2．5 闸门监控控制操作柜为每台闸门启闭机各配备了三只数字式电压表和电流表，用于实时检测每台闸门启闭机电动机的工作电压、工作电流。

．2．6 闸门监控控制操作柜中的PLC根据闸门当前的操作状态、闸门当前的开度值与闸门开度予置量或中心站的调度控制信息进行综合比较判断，对闸门进行‘升’、‘停’、‘降’操作。

．2．7系统中心站或分中心站通过闸门监控控制操作柜中的PLC的第二个RS-485总线通讯口获取实时采集的闸门运行过程状态信息，下达中心站的调度控制信息。

．2．8  TSX 37-21型PLC使用WINDOWS下的PL7 Micro软件编程，它提供‘图形语言’和‘布尔型语言’两种通用编程方能

在闸门运行过程中，当系统发生故障时，能够立即自动终止当前闸门运行并。闸门现场操作人员和远程中心站操作人员均可通过现场操作控制显示装置和计算机屏幕实时掌握故障发生。

典型闸门控制系统中的几种故障

² 闸门越上限：当闸门到达机械最高点位置时，安装在闸门上的上限位置传感器动作并向闸门监控控制操作柜发出，闸门监控控制操作柜立刻停止闸门动作，并由PLC记录，同时。

² 闸门越下限：当闸门到达机械最低点位置时，安装在闸门上的下限位置传感器动作并向闸门监控控制操作柜发出，闸门监控控制操作柜立刻停止闸门动作，并由PLC记录，同时。

    注2： 见“JBZW-1型数字式光电编码器”和“JBZWYB-1型数字式闸门开度显示器”技术说明书
