价格:￥0.00/套
品牌:山东聚源电力
材质:钢
适用光缆:ADSS/OPGW
型号:规格全，请咨询
供应:100000套
发货:3天内

光缆耐张金具串ANZ  预绞式耐张线夹

产品名称：	ADSS光缆中档距耐张线夹
品  牌：	山东聚源电力物资
型  ：	ANZ型
加工与否：	是
内外丝尺寸：	内丝：1500－1800mm  外丝1200－1400mm
适用档距：	200m 300m
大光缆外径：	16mm
线夹握力：	40－60KN
耐拉强度：	100KN±
适用范围：	ADSS光缆

预绞式耐张线夹作用：是将ADSS光缆固定在转角、耐张、终端杆塔的挂点上，或将OPGW复合光缆固定在承力杆塔的地线支架上。各类耐张金具的破坏荷载就不小于光缆的计算拉断力值。预绞丝式耐张金具具有应力分布均匀，无应力集中点，有较好的动态应力承受能力及防腐性能好等优点。

组成：内绞丝、外绞丝、嵌环、延长环、U型挂环等。

用途:承受全张力、将ADSS光缆连接至终端杆塔、耐张杆塔和光缆接续杆塔上。

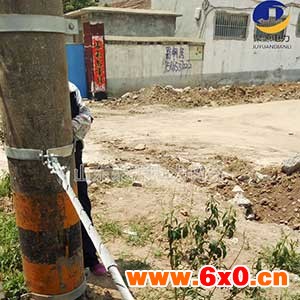

安装步骤：

(1)将外丝安装标记对准光缆做安装标记。

(2)将组内丝端头安装标记对准光缆后缠绕上光缆。

(3)其它几组内丝与组同样操作。

(4)将内丝全部安装完。

(5)将外丝安装标记对准内丝安装标记 。

（6)先缠绕好一条腿。

(7)再缠绕另一条腿。

（8)将外丝端头缠绕好。

(9)耐张夹具安装完毕。
