• 绝缘接头是对同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。

• 作用：是钢质管道阴极保护系统中必不可少的重要压力元件，主要作用是构建精确的电流管控边界，防止保护电流 “逃逸”，隔离不同阴极保护系统驱动的相邻管道或同一管道不同区段，隔绝站场接地，阻止阴极保护电流通过接地网大量散失，同时为电位测量提供清晰、可靠的电气边界。

结构与类型

• 结构：通常包含组合件、绝缘板、填料、密封环、短管等。整体型绝缘接头由上、下导管，套筒，塑料筒，塑料环，橡胶密封圈，绝缘涂层组成。

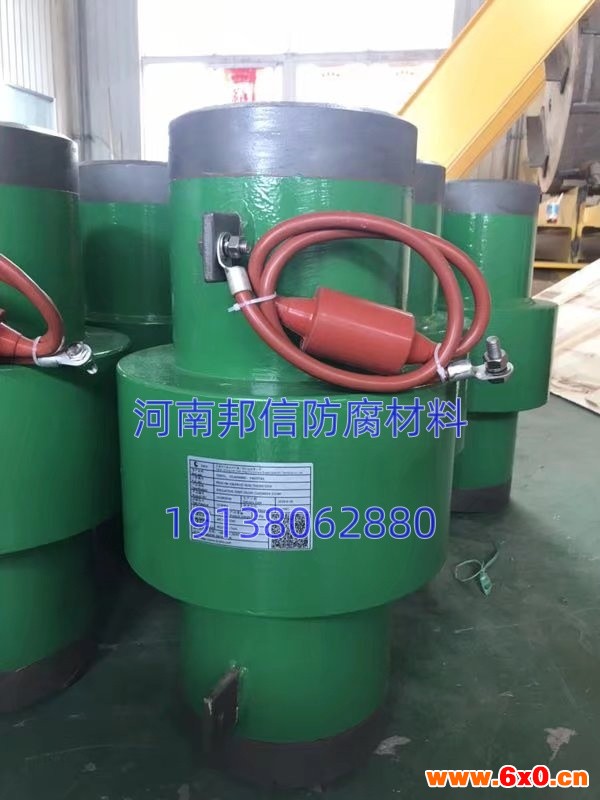

  工业产品 阴极保护绝缘接头

• 类型：主要有法兰型和整体型等，整体型绝缘接头是在绝缘法兰的基础上改进而来，相比绝缘法兰，整体型绝缘接头整体性强、不易拆开，更适合直接埋地，免维护，绝缘效果更好。

技术参数

• 使用寿命：与管线相同。

• 适用介质：油、气、水、化工原料、矿浆等。

• 绝缘强度：2500V、50Hz、1 分钟无击穿或起电弧。

• 绝缘阻值：直流 1000V 阻值≥6MΩ。

• 水压试验压力：设计压力的 1.5 倍。

• 气密试验压力：等同设计压力。

• 无损检测：按照 JB4730-94 所有对接接头 100% 射线探伤，其它承压焊缝 100% 磁粉探伤。

• 坡口：采用 API5L 标准。

安装位置

• 管道与厂站的连接处，可防止阴极保护电流通过厂站的接地网流失。

• 已做阴极保护的钢管与未做阴极保护的钢管连接处，避免保护电流 “越界”，确保阴极保护的有效性。

• 埋地钢管与上升立管连接处，阻止电流从埋地钢管向立管流失，保证埋地钢管的阴极保护效果。

• 管道大型穿越的两端，如穿越河流、公路、铁路等，防止在穿越过程中阴极保护电流的散失和杂散电流的干扰。

• 新旧管道、不同材质管道连接处，防止因电位差等问题导致的电偶腐蚀，保证阴极保护系统的正常运行。

• 杂散电流干扰区，减少杂散电流对管道阴极保护的影响，提高保护效果。

维护与检测

• 日常维护：主要检查绝缘接头的外观，查看是否有绝缘材料开裂、剥落、变形，密封处是否有渗漏（油、脂或填充物），金属部件是否有严重锈蚀穿孔等现象，同时检查是否有受外力冲击的痕迹。

• 定期检测：包括测量绝缘接头两侧管道的电位差，正常应保持数百毫伏至数伏差值，若电位差显著降低或消失，说明绝缘性能可能出现问题；检测跨接点电流，若电流异常大，表明绝缘性能丧失，电流出现 “短路”。
