价格:￥0.85/PCS
品牌:WT
电压:AC8V-265V
电流:1A
功率:5W-15W
起订:3000PCS
供应:10000PCS
发货:3天内

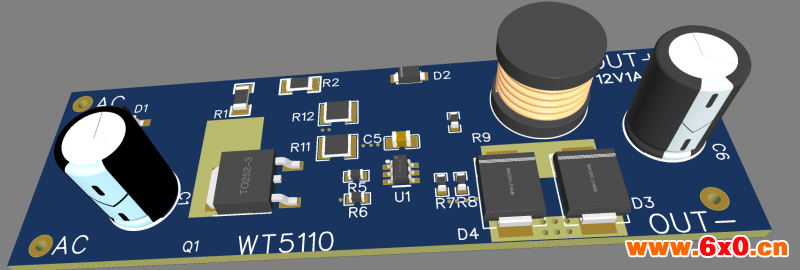

ACtoDC非隔离5W-15W非隔离芯片WT5110

WT5110 是一颗专门把 85-265 VAC 市电直接转成 15 VDC 的非隔离降压芯片，最大输出功率恰好落在 5 W~15 W 区间，正好满足“AC-DC 非隔离 5 W-15 W”这一需求。

关键规格
• 输入电压：85 VAC – 265 VAC（全球通用市电）
• 输出电压：固定 15 V（±2 %）
• 输出电流：
– 在良好散热条件下可拉到 1 A → 15 W（参见[1]）
– 官方标称持续电流按 600 → 9 W（参见[2]），更保守，温升更低
• 效率：≥85 %（典型满载）
• 开关频率：65 kHz
• 拓扑：Buck（非隔离），外置 MOS，极简
• 保护：OVP/OCP/OTP/SCP，带轻载降频与打嗝式短路保护
• EMI：内置抖频+软驱动，满足 CISPR22/EN55022 Class B

应用要点

功率选择：若环境温度 ≤50 ℃、散热片足够，可直接按 1 A/15 W 设计；若想无散热片或环境温度高，建议按 600 /9 W 以内留裕量。
典型电路：整流桥 → π型滤波 → WT5110 → LC → 15 V。芯片外置MOS驱动，只需取样电阻、电感、续流二极管、输出电容即可。
PCB：高压走线与低压区保持爬电距离 ≥2 mm；MOS、二极管靠近 SW 引脚并大敷铜散热。
EMI：在 AC 输入端加共模电感+2×Y-Cap，输出端加 π 型滤波即可通过认证。
一句话总结
WT5110 是一颗“市电进、15 V/5-15 W 出”的非隔离 AC-DC 降压芯片，简单、效率高、保护全，非常适合小家电辅源、智能开关、电机驱动等场合。
