价格:￥0.85/PCS
品牌:WT
起订:3000PCS
供应:10000PCS
发货:3天内

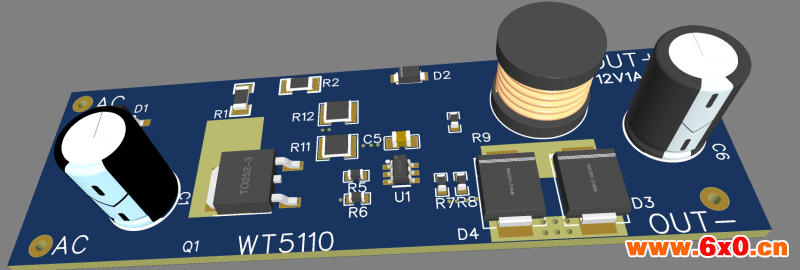

220V转12V1A恒压WT5110

WT5110 220V转12V/1A 恒压电源芯片方案解析
一、基本概述
WT5110 是一款高性能 AC-DC 降压恒压芯片，适用于 220V AC 输入转 12V/1A DC 输出 的电源设计。它通常用于 小功率离线式开关电源（如适配器、充电器、LED 驱动等），具有高效率、低待机功耗和良好的稳定性。

二、WT5110 核心特点
宽输入电压范围
支持 85V~265V AC 输入，适用于全球市电标准。
内部集成 高压启动电路，可直接从 220V AC 取电，无需额外辅助绕组供电。
高效恒压控制
采用 PWM（脉宽调制）+ 准谐振（QR）或反激（Flyback）拓扑，转换效率可达 80%~90%（具体取决于设计）。
内置 电压反馈环路，确保输出电压稳定在 12V ±5%（典型值）。
恒流保护（可选）
虽然 WT5110 主要用于恒压模式，但可通过外部电路（如电流采样电阻 + 比较器）实现 1A 恒流限制，防止过载或短路损坏。
低待机功耗
待机功耗通常低于 50mW，符合能效标准（如 Energy Star、6 级能效）。
过温、过压、过流保护
过热保护（OTP）：芯片温度过高时自动关断，防止损坏。
过压保护（OVP）：输出电压异常升高时保护负载。
过流保护（OCP）：限制输出电流，避免短路损坏。
