供应SHS靶式流量开关
河北承德市承德盛合智能仪器仪表有限公司
实地认证买家保障
10-13￥1200.00/台
价格:￥1500.00/台
品牌:承德盛合智能
主体材质:304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求
精度等级:1.5，1.0
测量介质:液体、气体
起订:1台
供应:1000台
发货:7天内

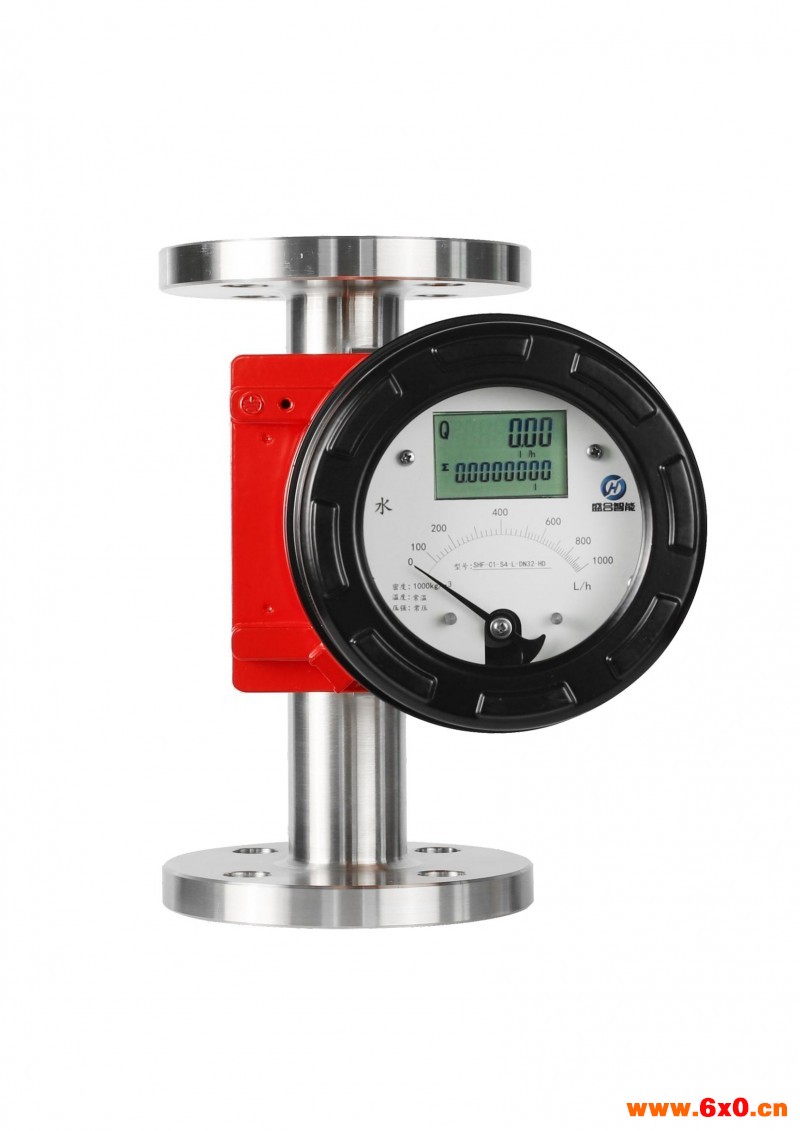

金属管浮子流量计气体液体蒸汽不锈钢转子流量计
2025-10-13 14:09 浏览:0
产品参数
产品详情
浮子垂直安装在锥形测量管内，由于流 体的作用，它可以在锥形管中上下，浮子的外缘直径与锥形管形成的环形随着浮子位置 的变化而变化，当流体的流量稳定在某一数值时，浮 子也在某一个位置处于一种动平衡状态，它与锥形管 之间的环形也保持恒定，此时，浮子受到三个力 的作用：浮子向下的重量，向上的浮力和流体的动 力，这三个力达到平衡。根据流体动力学的柏努力方 程，力平衡方程和流体的连续性定理，可以计算出流 体通过环形的平均瞬时流量。
金属管浮子流量计主要特点：
采用精密压铸铝合金外壳，表面喷塑，利于防腐。
结构简单,安装方便,耐高温
机械指针，现场指示瞬时流量刻度。
与PC机串口连接，通过Windows程序，对仪表进行标定，此功能也可在使用现场实现。
具有上下限位功能
对于气体测量，提供了阻尼控制部件
金属管浮子流量计技术参数
仪表型 | SHF | |
主体材质 | 304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求 | |
安装形式 | 垂直安装，自下向上 | |
垂直安装，自上向下 | ||
水平安装，自左向右或自右向左 | ||
底侧安装，底进侧出 | ||
侧侧安装，侧进侧出 | ||
指示器 | 现场就地瞬时流量指示 | |
现场就地瞬时流量指示，带上下限位警报 | ||
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20输出，带 HART@通讯协议，本安防爆 | ||
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20输出，带HART@通讯协议，隔爆型 | ||
3.6V锂电池供电，现场液晶瞬时和累积流量显示，无输出 | ||
测量范围 | 下量程 | 1～10L/h水，0～0.7m3/h Air at ATP |
上量程 | 20～200m3/h水，400～4000m3/h Air at ATP | |
介质温度 | 就地型 | -40℃～+300℃ |
远传型 | -20℃～+80℃ | |
环境温度 | 就地型 | -40℃～120℃ |
远传型 | -20℃～70℃ | |
精度 | 就地型 | ±1.5%，±2.0% ，±2.5% |
远传型 | ±1.0%，±1.5%，±2.0% ，±2.5% | |
量程比 | 10：1 | |
防护等级 | IP65 IP67 | |
防爆标志 | ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型 | |
电缆接口 | 本安型：M20×1.5 隔爆型：1/2”NPT | |
公称压力 | DN15-DN50 4.0Mpa | |
DN80-DN200 1.6Mpa | ||
夹套形式 | 保温夹套、冷却夹套 | |
连接形式 | 法兰连接 标准HG/T20592-2009 | |
附件 | 1磁过滤器 2直管段 | |
