价格:￥0.60/PCS
品牌:WT
电压:AC85V-265V
电流:1A
功率:12W
起订:3000PCS
供应:10000PCS
发货:3天内

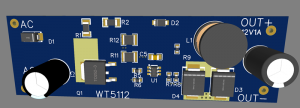

220V降12V1A恒流驱动WT5112
非隔离LED驱动芯片WT5112技术解析与应用指南
WT5112是一款专为非隔离LED驱动设计的高性能电源管理芯片，特别适用于12W~24W功率范围的LED照明产品。以下从多角度对其进行详细。

一、芯片基本概述与定位
WT5112是一款具备恒压、恒流双重控制功能的非隔离控制芯片。其核心设计目标是为220V交流输入的LED照明设备提供高效、稳定的驱动解决方案。

该芯片采用外置驱动MOS管的设计架构，这使得用户可以根据具体功率需求灵活选择MOS管，特别适合需要扩展电流输出的应用场景，如12W~24W的LED驱动电源。

二、核心技术特性
下表总结了WT5112的主要技术参数：

特性类别    技术参数    说明
输入电压    85VAC~265VAC    支持全范围市电输入
输出能力    12V/1A (可扩展)    标称12W，优化设计可达24W
恒流精度    ±3%~5%    确保LED亮度稳定
功率因数    >0.8    内置高功率因数校正
待机功耗    低至70mW    超低待机能耗
封装形式    SOT23-6L    小型化封装，便于集成
核心技术优势
高精度恒流控制：WT5112的核心功能是确保输出电流稳定，其恒流精度可达3%~5%。这种高精度对于LED照明至关重要，能保证LED亮度的均匀性和稳定性，
有效避免因电流波动引起的闪烁或光衰。

智能控制模式：

恒压模式：采用调幅控制(AM)与调频控制(FM)相结合的多模式工作方式
恒流模式：采用调频控制方式，集成线电压和负载电压的恒流补偿
高效率与节能：WT5112系统的典型效率可达80%以上，比传统隔离方案节省约5%的能耗。

完善的保护机制：

过温保护(OTP)：温度异常时自动降额或关断
过压保护(OVP)：输出电压异常升高时启动保护
短路保护(SCP)：输出短路时迅速限制电流
逐周期限流保护(OCP)：防止电感饱和
VDD过欠压保护：确保芯片供电稳定
前沿消隐(LEB)：有效降低开关噪声干扰
三、典型电路设计要点
电路拓扑结构
WT5112主要采用非隔离Buck降压拓扑，典型电路链路如下：

220VAC → 整流桥 → 滤波电容 → WT5112控制电路 → 外置MOS管 → 电感 → 续流二极管 → 输出滤波 → LED负载
