价格:￥1200.00/台
品牌:承德盛合智能
测量范围:300---6000mm水
精度:±1.0% ±1.5%
防护等级:IP65 IP67
起订:1台
供应:1000台
发货:3天内

在化工、石油、水处理、电力、食品制药等工业生产场景中，液位监测是保障生产流程平稳运行、防范物料溢出与空罐故障的核心环节，弹簧式浮筒液位计凭借结构简单、运行稳定、适配工况广、免频繁维护等优势，成为工业现场主流的液位测量仪表。

产品工作原理

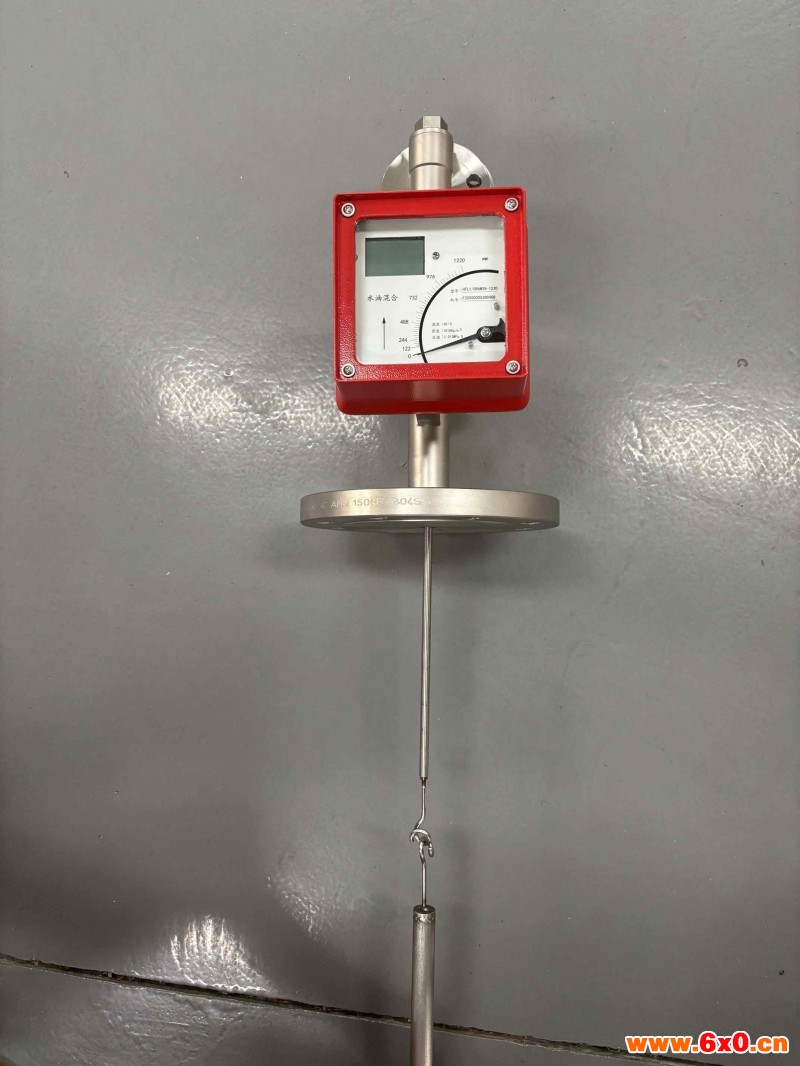

弹簧式浮筒液位计依托浮力平衡原理完成液位测量，核心由测量浮筒、测力弹簧、传动机构、指示表盘及壳体组成。浮筒垂直浸入被测介质中，随着容器内部液位高度升降，浮筒受到的介质浮力同步发生变化；浮力大小直接抵消弹簧弹力，液位越高，浮筒浸入介质体积越大，浮力越强，弹簧压缩量随之改变。通过内部机械传动结构，将弹簧形变产生的位移转化为直观的刻度数值，现场表盘可直接读取实时液位高度。

传统弹簧式浮筒液位计以纯机械就地显示为主，满足现场实时观测需求。为适配现代化工厂自动化管控需求，设备可加装智能远传模块，实现现场就地显示+远程传输双模式工作，兼顾现场巡检直观性与中控系统远程监控需求，完美适配工业自动化控制系统。

技术参数

型	SHL5
测量范围	300---6000mm水（任选）
精度	±1.0%   ±1.5%   ±2.0%
防护等级	IP65   IP67
防爆等级	电远传本安型ExiaⅡCT6
	电远传隔爆可用于易燃、易爆危险场合隔爆型ExdⅡCT6
界面测量	两种介质密度差≥150g/L
介质温度	就地型：-40～+400℃
	远传型：-40～+200℃
	远传高温型：200℃～400℃
环境温度	-40～+70℃
介质压力	标准型：≤4.0Mpa
	高压型：2.5Mpa
主体材质	304SS，316SS，316L，哈氏合金
浮筒悬挂高度	标准型：340mm
	定制型：按照用户要求
电气接口	M20×1.5，1/2”NPT
输出	二线制24VDC供电，4-20标准电流输出
	二线制24VDC供电，4-20标准电流输出叠加HART协议
	输出：上限或下限液位
	集电极开路输出（较大100 30VDC内部阻抗100欧）
	继电器输出（触点容量1A 30VDC或0.25A 250VAC或0.5A 125VAC）
供电电源	标准型：二线制24VDC供电
	交流型：交流220VAC供电

应用领域

• 石油石化：原油储罐、成品油储槽、化工反应釜液位监测

• 环保水处理：污水处理池、净水设备、中水回收罐液位管控

• 电力能源：冷却水箱、储水罐、燃油储罐液位显示

• 食品医药：无菌储液罐、原料调配罐无电安全液位测量

• 建筑给排水：大型水箱、消防储水池液位实时观测
