价格:￥1.00/套
品牌:山东海虹电力器材有限公司
加工定制:是
外形尺寸:300（mm）
起订:5套
供应:9632套

加工定制	是
外形尺寸	300（mm）
产品名称	抱箍
特色服务	品质保障
夹持范围	50-1200
材质	5*50热镀锌钢
产品认证 ISO9001	2000
产地	山东
认证	ISO9001-2000
适用范围	ADSS/opgw光缆
品牌	山东海虹
型号	BG

 shandonghaihongElectric power equipment

山 东 海 虹 电 力 器 材 有 限 公 司

企业经营理念Businessphilosophy

创 新 服 务


                          共 赢
进取 合作

企业宗旨 objective

以质量求生存，以质量求发展，向质量要效益。

产品说明The product deion

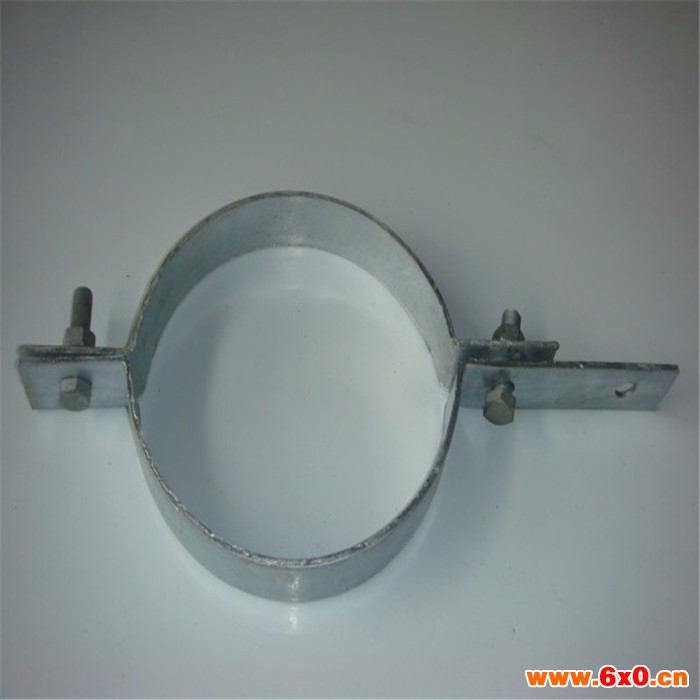

抱箍

所谓抱箍是用一种材料抱住或箍住另外一种材料的构件. 它属于紧固件.

抱箍装置由箍板、翼板、拉结筋板、螺栓及内衬垫构成。

抱箍有好多种,电缆抱箍,电线杆抱箍,拉线抱箍,吊线抱箍,不锈钢抱箍都是比较常用的.

影响抱箍安装质量的因素：

1、抱箍不得有气孔、砂眼、缩孔裂纹等缺陷。

2、密封圈的材质及性能必须符合要求,密封面上不得有气泡、杂质、裂口、凹凸不平等缺陷,不能使用老化的橡胶圈。

3、卡环在英式铆头喉箍内的移动距离理论上为接头伸缩量的一半,要实测实量,如果达不到,则不能满足管道的伸缩量要求。为了促证密封效果,出厂前与英式铆头喉箍配套左右端管,实际工程中不宜用普通管直接代替端管,而且端管端面与轴线的垂直度及端面本身的平面度有一定要求,尺寸不标准则使接头的伸缩量大大减小,满足不了使用要求。

4、端管直径的尺寸要选正偏差,否则卡箍对密封圈的压紧力不够,影响接头密封效果。

  一般来说，可以通过标准化图集来查看所需抱箍的尺寸，但城乡安装施工人员手里都没有标准化图集，就算手中有图集，上面也都是一些典型的标准化抱箍安装尺寸，在现实施工中，许多业主需要在电线杆上进行非标安装，图集上很难查到；另一方面，各类国标抱箍造价昂贵，很多施工队会自己去根据尺寸量身定做，不仅在经济上划算，安装也会得心应手。下面我们就给大家讲一下电线杆的相关尺寸和抱箍的直径计算方法，以便广大电力施工部门能够顺利的进行施工安装。



    一、知道电线杆的稍径（最细一端直径），如何算出电线杆底径？

    我们可以根据底径计算公式（ 底径=L/75+稍径）来得出，其中底径是指电线杆大头直径，L是指电线杆的总长度，稍径是指电线杆最细一端直径。

    比如：已知某电杆为国标环形预应力电杆，型号为φ190-12m，求该电杆底径。

    解：稍径为190mm，长度L为12000mm，则底径=12000/75+190=350mm



    二、已知电线杆稍径，如何算出距电杆顶端任意位置的直径？

    这是我们在安装抱箍的时候经常会用到的算法，具体算法和上面计算底径的方法大同小异，计算公式为D1=L1/75+稍径，其中D1为距电杆顶端任意位置直径，L1为距电杆顶端任意处长度，稍径为电杆最细一端直径。

    比如：已知电杆型号为φ190-15m，据电杆顶端1200mm需放置抱箍一副，求抱箍直径。

    解：抱箍直径=1200/75+190=206mm，所以需要抱箍直径为206mm。



    三、在知道电线杆任意一处直径时，求距离其某一位置处直径。

    当某一位置位于任意一处的上方时（即靠近电杆小头位置），D1=D2-L1/75;当某一位置位于任意一处下方时（即靠近电杆大头位置），D1=L1/75+D2。其中D1为所求位置直径，L1为已知位置和所求位置直线距离，D2为已知位置直径。



其实电线杆尺寸和抱箍直径计算万变不离其宗，其计算公式均为D1-D2=L/75。此计算法则适用于所有锥度为1:75的锥形杆，在日后的施工安装中，大家可以根据这个公式灵活运用

选配技术要求

型号	安装位置处杆径mm	重量KG	破坏荷量KN
BG-165	Ф165	3.2	70
BG-195	Ф195	3.4	70
BG-215	Ф215	3.6	70
BG-230	Ф230	3.8	70
BG-265	Ф260	4.1	70
BG-295	Ф300	4.5	70
BG-395	Ф400	5.5	70



订货须知

客户需提供钢管杆或者水泥杆直径，以至于方便提供相应杆径的抱箍。
