价格:￥7600.00/台
品牌:百胜
额定功率:6（kw）
级数:三级
起订:1台
供应:150000台
发货:1天内

额定功率	6（kw）
级数	三级
减速比	23.34
类别	齿轮减速机
使用范围	266
输入转速	120（rpm）
许用扭矩	22（N.m）
用途	减速机
安装形式	卧式
布局形式	同轴式
齿面硬度	软齿面
齿轮类型	圆锥齿轮减速机
输出转速范围	50（rpm）
品牌	百胜

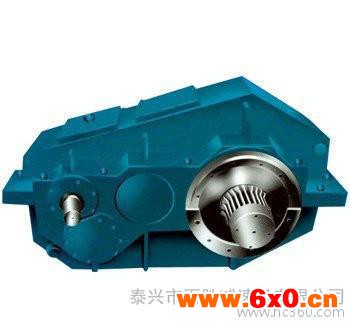

型号	ZQ650-23.34-1
加工定制	是

硬齿面减速机 硬齿面减速机 jzq减速机 卧式减速机

18.1 常用减速器的主要类型、特点和应用
1.齿轮减速器

单级圆柱齿轮减速器                       分流式双级圆柱齿轮减速器

同轴式双级圆柱齿轮减速器                     圆锥减速器

圆锥—圆柱齿轮减速器                    蜗杆减速器

    齿轮减速器按减速齿轮的级数可分为单级、二级、三级和多级减速器几种；按轴在空间的相互配置方式可分为立式和卧式减速器两种；按运动简图的特点可分为展开式、同轴式和分流式减速器等。单级圆柱齿轮减速器的**大传动比一般为8——10，作此限制主要为避免外廓尺寸过大。若要求i>10时**应采用二级圆柱齿轮减速器。
      二级圆柱齿轮减速器应用于i：8—50及高、低速级的中心距总和为250—400mmm的情况下。图示三级圆柱齿轮减速器，用于要求传动比较大的场合。圆锥齿轮减速器和二级圆锥—圆柱齿轮减速器，用
于需要输入轴与输出轴成90~配置的传动中。因大尺寸的圆锥齿轮较难**制造，所以圆锥—圆柱齿轮减速器的高速级总是采用圆锥齿轮传动以减小其尺寸，提高制造精度。齿轮减速器的特点是效率高、寿命长、维护简便，因而应用极为广泛。
2.蜗杆减速器
    蜗杆减速器的特点是在外廓尺寸不大的情况下可以获得很大的传动比，同时工作平稳、噪
声较小，但缺点是传动效率较低。蜗杆减速器中应用**的是单级蜗杆减速器。
  单级蜗杆减速器根据蜗杆的位置可分为上置蜗杆、下置蜗杆及侧蜗杆三种，其传动比范围一般为i：10—70。设计时应尽可能选用下置蜗杆的结构，以便于解决润滑和冷却问题。
3．蜗杆—齿轮减速器
    这种减速器通常将蜗杆传动作为高速级，因为高速时蜗杆的传动效率较高。它适用的传动比范围为50—130。
18.2 减速器传动比的分配
    由于单级齿轮减速器的传动比**大不超过10，当总传动比要求超过此值时，应采用二级
或多级减速器。此时**应考虑各级传动比的合理分配问题，否则将影响到减速器外形尺寸的大
小、承载能力能否充分发挥等。根据使用要求的不同，可按下列原则分配传动比：
(1)使各级传动的承载能力接近于相等；
(2)使减速器的外廓尺寸和质量**小；
(3)使传动具有**小的转动惯量；
(4)使各级传动中大齿轮的浸油深度大致相等。
18.3 减速器的结构
    图示为单级直齿圆柱齿轮减速器的结构，它主要由齿轮(或蜗杆)、轴、轴承、箱体等组成。箱体必须有足够的刚度，为保证箱体的刚度及散热，常在箱体外壁上制有加强肋。为方便减速器的制造、装配及使用，还在减速器上设置一系列附件，如检查孔、透气孔、油标尺或油面指示器、吊钩及起盖螺钉等。

§18-2    变 速 器
减速器的传动比是固定的，但在工程实际中，有些工作机往往需要在几种不同的转速下工作，这**需要根据使用要求在工作中随时调整原动机与工作机之间的传动比。
功用：根据需要能随时改变传动比。
类型：有级变速器---有级变速器的传动只能按既定的设计要求通过操纵机构分级进行变速，
无级变速器--无级变速器的传动比在设计预定的范围内无级地进行改变。
工作原理：   依靠摩擦传动，改变主动件和从动件的输出半径，实现传动比的无变化。
