天轮

张经理15253786616

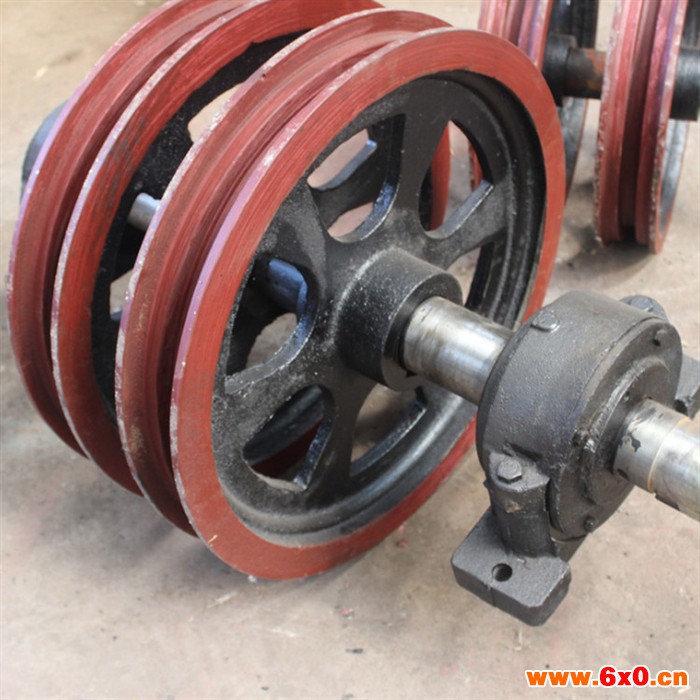

天轮head sheave又叫 绳轮（sheave wheel） 是设置在井架或暗井顶部，承托提升钢丝绳的导向轮。矿井立井井架上方调节钢丝绳运动方向的定滑轮,他承载着罐笼、吊桶或者立井箕斗的重量，也常常被看作矿井的标志。按《煤矿安全规程》，提升设备的天轮的小直径与钢丝绳直径之比值应符合：井上提升装置的滚筒和围抱角大于90°的天轮，不得小于80；围抱角小于90°的天轮，不得小于60；井下围抱角大于90°的天轮，不得小于60；围抱角小于90°的天轮不得小于40。

型号                     天轮直径（m）             钢丝绳直径（mm）            两轴承中心距（mm）

TXG-800/16               0.8                                  16                                        500

TXG-1000/20             1.0                                  20                                        550

TXG-1200/20             1.2                                  20                                        550

TXG-1400/24.5          1.4                                 24.5                                      600

TXG-1600/24.5          1.6                                 24.5                                       600

TXG-2000/24.5          2.0                                 24.5                                       700

TXG-2500/28              2.5                                  28                                         800
