价格:￥750.00/个
材质:铸钢 不锈钢
连接形式:内螺纹 卡套 法兰
起订:1个
供应:1000个

材质	铸钢 不锈钢
连接形式	内螺纹 卡套 法兰
结构形式	其他
公称通径	DN15-DN200（mm）
压力环境	常压
工作温度	常温
标准	国标
流动方向	单向
驱动方式	手动
零部件及配件	阀体
用途	调节
类型(通道位置)	二通式
品牌	唐功
型号	CQA-25C

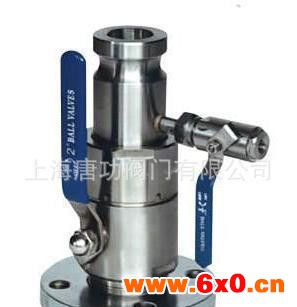

CQA-25C碳钢槽车球阀 石油设备 槽车配件 油罐车配件 油库配件

一、CQA-25C碳钢槽车球阀概述：

CQA-25P槽车球阀采用了单浮动球体固定封圈技术的燃气槽车专用装卸球阀，其与槽车紧急切断阀
和装卸管总成配套使用，具有启闭快速，密封可靠的特点，作为控制槽车装车/卸车时介质流通和
截断的装置。

二、CQA-25C碳钢槽车球阀设计参数

法兰连接：JB/T79-94、GB9113-2000

结构长度：GB12221-89

三、CQA-25C碳钢槽车球阀主要零件材料

阀体	球体	密封圈	填料
铸钢	不锈钢	增强聚四氟乙烯	聚四氟乙烯

四、CQA-25C碳钢槽车球阀主要性能参数



公称压力	壳体试验	密封试验	适用介质	适宜温度
2.5	3.75	2.75	液化气、液氨等	-40~+80℃
4.0	6.0	4.4

五、CQA-25C碳钢槽车球阀性能规范

公称压力PN	1.6	2.5	MPa
壳体试验压力	2.4	3.75
气密封试验压力	1.76	2.75
低压气密封试验压力	0.5~0.7
适用介质	液化气、液氨
适用温度	-40~+80℃



六、CQA-25C碳钢槽车球阀主要外形尺寸和连接尺寸：

PN	DN	d	L	H	D	D1	D2	b	f	Z-фd	W
2.5MPa	25	22	194	78	115	85	65	16	2	4-14	150
2.5MPa	50	46	230	88	160	125	100	20	3	4-18	180
