仪器简介：

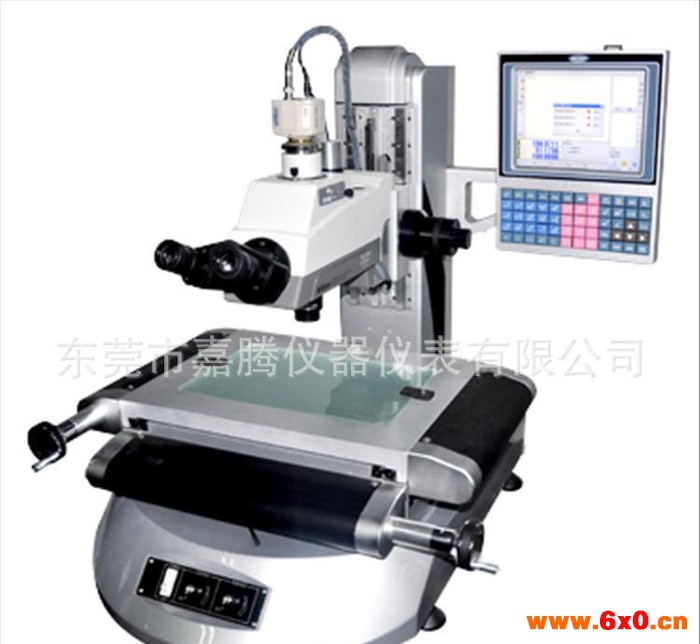

GX2515-ⅡA工具显微镜是一种集软件、光、机、电一体的高精度、高效率的显微测量仪器。造型新颖美观，与我公司研发的通用型QP600高端数显表（支持触摸屏操作）操作更加简便快捷。

仪器用途：
工具显微镜是计量室、实验室以及生产车间不可缺少的计量检测设备之一，它被广泛应用于电子元件、精密模具、精密刀具、弹簧、塑胶、橡胶、油封止阀、照相机零件、汽车零件、PCB加工等领域。以二维测量为主，亦可做三维辅助测量。还能以目镜标准片做比较测量。测量螺纹节距、外径、牙角、尺形及切削刀具等工件的尺寸或对外形轮廓进行显微放大测量，检验工件的表面状况，测量角度、长度等。另外还可以作为观察显微镜，用相对量测法检查工件表面粗糙度等非接触测量为目的的各种精密加工业。

仪器特点：

GX2515-ⅡA工具显微镜具有多种数据测量、显微

放大、显示输入和输出等数据处理功能。采用超精细数字彩色CCD摄像装置（带C-mount接口），能输入输出测量结果、数据和存取图像、能适合不同用户的要示。可采用图形窗口的专用测量软件Quickmeasuring进行自动寻边操作，无需编程，只要鼠标点击即可测量，简单方便易行。

仪器规格参数：

基本项目

 目视系统

 影像系统

物镜放大倍数

 1X（标配）、2X（选配）

 1X（标配）、2X（选配）

目镜放大倍数

 10X（单双目相同，选配）

 1/3〃CCD

总放大倍数

 10X~50X（包括畸变在内的）

 30X~230X

物镜放大倍数误差

 放大率误差≤0.08﹪

 影像分辨率640×480

工作台行程(mm)

 X=250  Y=150   Z=150（调焦）

X、Y、Z轴向分辨率

 0.0005mm

坐标示值误差(um)

 X、Y≤（3+L/50）

透射照明光源

 24V/20W卤素钨灯

反射照明光源

 12V LED环形灯及带激光点反射照明
