15JA/15J测量显微镜/15JE数显测量显微镜/小零部件测量工具显微镜
2019-11-20 11:11 浏览:596
产品参数
价格:￥5600.00/台
类型:视频显微镜
目镜放大倍数:1
起订:1台
供应:10000台
产品详情
| 类型 | 视频显微镜 |
| 目镜放大倍数 | 1 |
| 物镜放大倍数 | 2 |
| 仪器放大倍数 | 3 |
| 重量 | 4（g） |
| 适用范围 | 5 |
| 装箱数 | 6 |
| 加工定制 | 否 |
| 规格 | 15JA,15J,15E |
| 品牌 | 轩沃瑞 |
| 型号 | 15JA |
正宗上光五厂测量显微镜，特价促销。质量保证

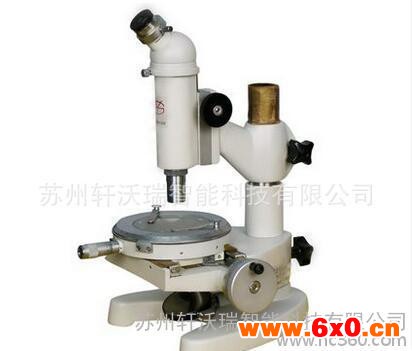

测量显微镜15J
产品简介：
直角座标中测定长度，例如：测定孔距、基面距离、刻线距离、刻线宽度、键槽宽度、狭缝宽度、通孔外圆直径等等。转动度盘测定角度，例如：对刻度盘、样板、量规、钻孔模板及几何形状复杂的零件进行角度测量。用作观察显微镜，以比较法检查工作表面光洁度，鉴定冶金工业的矿石标本。检定印刷照相制版，检验纺织纤维等等。
物 镜 | 目 镜 | 显微镜放大倍数 | 工作 距离 | 视场 直径 |
放大倍数/数值孔径 | 焦距 | 放大倍数 | 焦距 |
2.5 | 43.40 | 10带分划板Reticle | 25.00 | 25 | 58.84 | 5.6 |
10 | 17.13 | 100 | 7.81 | 1.4 |
测量显微镜15J
技术参数：
1、物镜
放大倍数：2.5X/0.08、 10X/0.25
焦距(mm):43.40、17.13
2、目镜
放大倍数：10X
焦距（mm）:25.00
3、显微镜放大倍数：25X、100X
工作距离（mm）：58.84、7.81
视场直径(mm):5.6、1.4
4、测量工作台读数装置主要规格
X——轴移动测量范围：50mm
Y——轴移动测量范围：13mm
测微器分度值：0.01mm
测量台转动范围：不限
测量台刻度盘分度范围：0度-360度
测量台刻度盘之分度值：1度
测量台刻度盘游标读数示值：6’
5、测量精度：
仪器示值误差±（5+L/15）微米
仪器示值误差：包括测量误差与仪器系统误差。
注：测量地点温度变化（20±3）C
L——被测件长度（mm）
6、仪器之主要尺寸：
测量台与物镜间之**大距离：80mm
测量工作台直径：120mm
仪器外形尺寸：高325*长262*宽220mm
仪器重量约：10.6公斤
7、光源：自然光 选购件：
40倍平场物镜、外置透射光源 数显测量显微镜15JE
技术参数：
1、物镜
放大倍数：2.5X/0.08、 10X/0.25
焦距(mm):43.40、17.13
2、目镜
放大倍数：10X
焦距（mm）:5.00
3、显微镜放大倍数：25X、100X
工作距离（mm）：58.84、7.81
视场直径(mm):5.6、1.4
4、测量工作台读数装置主要规格
X——轴移动测量范围：50mm
Y——轴移动测量范围：13mm
测微器分度值：0.001mm
测量台转动范围：不限
测量台刻度盘分度范围：0度-360度
测量台刻度盘之分度值：1度
测量台刻度盘游标读数示值：6’
5、测量精度：
仪器示值误差±（5+L/15）微米
仪器示值误差：包括测量误差与仪器系统误差。
注：测量地点温度变化（20度±3度）
L——被测件长度（mm）
6、仪器之主要尺寸：
测量台与物镜间之**大距离：80mm
测量工作台直径：120mm
仪器外形尺寸：高325*长262*宽220mm
仪器重量约：10.6公斤
7、光源：自然光 选购件：
40倍平场物镜 |
