产品用途

    影像工具显微镜是一种集光、机、电、软件于一体的高精度、高效率显微测量仪器。它被广泛用于如电子元件、精密摸具、精密刀具、弹簧、塑胶.、橡胶、油封止阀、照相机零件、汽车零件、PCB加工等领域。以二维测量为主，亦可做三维辅助测量。还能以目镜标准片做比较测量、测量螺纹节距、外径、牙角、尺形及切刀具等工件的尺寸或对外形轮廓进行显微放发测量，检验工件的表面状况，测量角度，长度等。另外还可作为观察显微镜，用相对量测法检查工件表面粗糙度等非接触测量为目的各种精密加工业。是计量室、实验室内以及生产车间不可缺少的计量检测设备之一。

产品特点

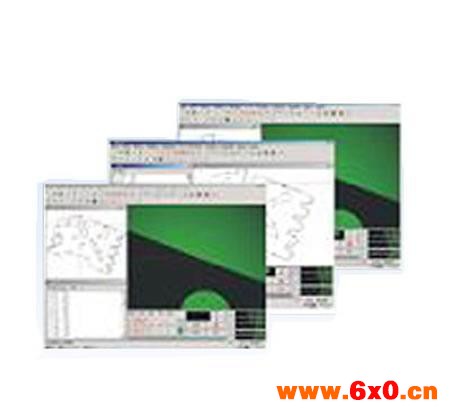

TOPS MF系列影像工具显微镜具有多种数据测量、显微放大、显示、输入和输出等数据处理功能。采用超精细数字彩色CCD摄像装置（带C-mount接口）与电脑连接，备有RS232通讯接口，能输入输出测量结果和存储图象，能适合不同用户的要求。可采用Windows图形窗口的专用测量软件M2D进行自动寻边操作，无需编程，只要鼠标点击即可测量，简单方便易行。

技术规格参数

金属台尺寸（mm）  : 500x320;  玻璃台尺寸（mm） : 350x260

X、Y运动行程（mm）:300x200; Z向行程（mm）:200

X、Y、Z向分辨率（μm）:0.5; X、Y坐标示值误差（μm）:<=(2+L/75)

仪器重量 （kg):145KG

             目视系统

          影像系统

物镜放大倍数

目镜放大倍数

总放大倍数

物镜放大倍率误差

1X、3X（标配）、5X

10X（单、双目通）（选）

10X—50X

包括畸变在的放大率误差≤0.05%

        进   口CCD摄像机

            M2D软件

透射照明光源

科勒照明,24V/20W 卤素钨灯

反射照明光源

远心照明,12V LED环行灯及带激光指示器反射照明
