价格:￥1900.00/个
品牌:希曼顿
测量范围:详情见下方介绍
品牌:日本岛电仪表
供应:99个

测量范围	详情见下方介绍
品牌	日本岛电仪表
型号	MR13
加工定制	是

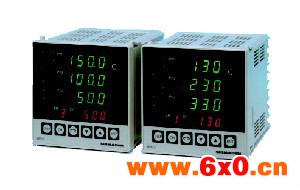

名 称： 日本岛电仪表

型 号： MR13

特 点： 0.3级PID调节、独立的三回路、9段可编程、有外部遥控跟踪功能、多温区控温

产品简介：日本SHIMADEN(岛电) MR13  0.3级3回路9段可编程调节器选型表

型号代码	四排高亮度LED显示,3回路PV值独立显示,无超调专家PID算法,PID参数自整定,3回路独立控制,每回路最多三组PID参数,9段可编程,手/自动无扰动切换,调节输出限幅,3个独立事件输出,遥控输入,模拟发送,数字通讯。采样周期:500ms								价格（元）
MR13-	外形尺寸：高96×宽96×深110mm，面板开孔尺寸：92×92mm
输入类型测量范围	1	热电偶：B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L						量程见MR13输入类型与测量范围对照表	2460
	2	铂电阻：Pt100/JPt100
	3	电压（mV）：-10～10,0～10,0～20,0～50,10～50,0～100mV DC
	4	电流（mA）：4～20mA,0～20mA DC
	6	电压（Ｖ）：-1～1,0～1,0～2,0～5,1～5,0～10V DC
调节输出类型		Y1-	继电器接点，容量：240V AC 2.5A/阻性，比例周期：0.5～120.0秒
		I1-	电流4～20mA DC，负载阻抗：600Ω最大
		P1-	固态继电器（SSR）驱动，15V/最大20mA，比例周期：0.5～120.0秒
		V1-	电压0～10V DC，负载电流：2mA最大
可编程功能（选件）			N	无					0
			P	一条曲线，9段（步）					280
事件输出（选件）（上下限报警或时标用）				0	无				0
				1	EV1～EV3  3组事件输出，接点容量：240VAC/1A阻性				300
模拟遥控和外部开关输入（选件：仅能选一种）					00	无			0
					04	4～20mA DC  接收电阻：250Ω			320
					05	1～5V   DC  输入阻抗：500KΩ最小
					06	0～10V  DC  输入阻抗：500KΩ最小
					51	DI无电压接点或OC门输入（5V/0.4mA DC）
隔离模拟变送和数字通讯(选件：仅能选一种)						00	无		0
						03	0～10mA  DC输出阻抗：10Ω		390
						04	4～20mA  DC负载阻抗：300Ω最大
						06	0～10V   DC负载电流：1mA最大
						15	RS-485   （隔离型）		620
						17	RS-232C  （隔离型）

（注：报价随外汇变化调整）定货例：MR13-1Y1-P10015  热电偶输入，继电器接点输出，9段可编程，3组事件输出，RS-485通讯l        可以组成独立三回路定值调节或共用一组程序的三温区调节。每回路定值一组或程序三组PID、三组输出限幅和三组抗超调系数。输出限幅，用于限制加热功率阀门最大/最小开度，避开阀门的非线性段。还可分别设定适合低/中/高温区的三组不同PID参数、抗超调系数。l        可设定跟踪方式的多温区组合调节：回路2和回路3能跟踪回路1的设定值，并可设定跟踪偏移量，用于井式炉多点等温或差温调节，注塑机械的群控。或者跟踪回路1的测量值，完成主辅，加热/制冷三输出控制。外部遥控跟踪功能，可以成倍增加所控温区的数量。l        三组独立事件继电器：包括绝对、偏差、超量程报警以及程序执行、结束、跳步的时标输出。l        模拟变送功能：设定值、测量值、调节量的模拟变送，用于记录、多区控制或串级控制。l        带有RS232/RS485通讯：一个通讯接口控制三回路仪表并与DCS系统灵活连接。配合南岸普力XF2008组态软件与上位机通讯。

MR13  输入类型与测量范围对照表

输入类型 代码 测量范围 热电偶 B 01 0～1800℃ 0～3300℉ R 02 0～1700℃ 0～3100℉ S 03 0～1700℃ 0～3100℉ K 04 -100.0～400.0℃ -150～750℉ 05 0.0～800.0℃ 0～1500℉ 06 0～1200℃ 0～2200℉ E 07 0～700℃ 0～1300℉ J 08 0～600℃ 0～1100℉ T 09 -199.9～200.0℃ -300～400℉ N 10 0～1300℃ 0～2300℉ PLII 11 0～1300℃ 0～2300℉ WRe5-26 12 0～2300℃ 0～4200℉ U 13 -199.9～200.0℃ -300～400℉ L 14 0～600℃ 0～1100℉

输入类型 代码 测量范围 电压（mV） -10～10 71 显示可编量程范围：-1999～9999上下限之差：10～5000（下限<上限）小数点位置可设 0～10 72 0～20 73 0～50 74 10～50 75 0～100 76 电压 （V） -1～1 81 0～1 82 0～2 83 0～5 84 1～5 85 0～10 86 电流（A） 0～20 94 4～20 95

注：B型热电偶400℃以下精度不作标定。

MR13  端子图

铂电阻 Pt100 31 -200～600℃ -300～1100℉ JPt100 39 -200～500℃ -300～900℉ 32 -100.0～100.0℃ -150.0～200.0℉ 40 -100.0～100.0℃ -150.0～200.0℉ 33 -100.0～300.0℃ -150～600℉ 41 -100.0～300.0℃ -150～600℉ 34 -50.0～50.0℃ -50.0～120.0℉ 42 -50.0～50.0℃ -50.0～120.0℉ 35 0.0～50.0℃ 0.0～120.0℉ 43 0.0～50.0℃ 0.0～120.0℉ 36 0.0～100.0℃ 0.0～200.0℉ 44 0.0～100.0℃ 0.0～200.0℉ 37 0.0～200.0℃ 0.0～400.0℉ 45 0.0～200.0℃ 0.0～400.0℉ 38 0.0～500.0℃ 0～1000℉ 46 0.0～500.0℃ 0～900℉

  MR13端子图
