价格:￥350.00/台
测量范围:AC/DC 85V-265V
类型:电子式电能仪表
起订:1台
供应:10000台
发货:10天内

测量范围	AC/DC 85V-265V
类型	电子式电能仪表
品牌	扬州中瑞电气
型号	数码多功能电力仪表
加工定制	否

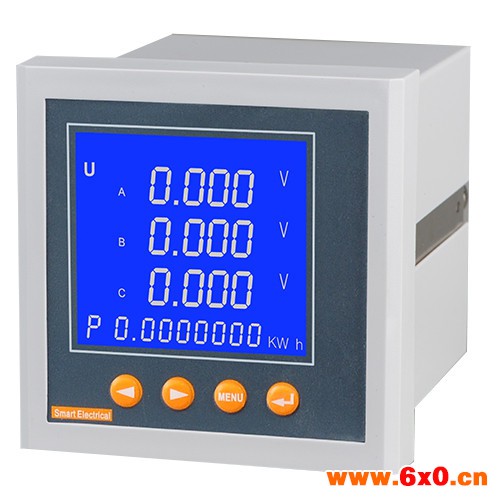

多功能网络电力仪表

★?性能特点 ★?技术指标 ● 高精度测量三相电压、三相电流、有功功率、无功功率、 ?视在功率、功率因数、频率等电参量。 ● 正反向有功/无功电能计量。 ● 提供数码管或液晶显示，本地数据查询。 ● 菜单直观，按键操作简单。 ● 电流、电压变比可编程。 ● 支持RS-485通讯，Modbus-RTU协议。 ● 支持开关量输入、开关量输出、模拟量变送输出、电能 ? 脉冲输出。 ● 安装方便，接线简单，工程量小。 ● 宽范围交直流通用电源：AC/DC 85V～265V。 ● 可完成SCADA、PLC中多种通讯软件的组网。 测量精度 ● 电压???? 0.2级 ● 电流???? 0.2级 ● 有功功率?? 0.5级 ● 无功功率?? 0.5级 ● 功率因数?? 0.5级 ● 频率???? ±0.02Hz ● 有功电能?? 0.5级或1级 ● 无功电能?? 1级或2级 信号输入 ● 接线方式?? 三相四线、三相三线 ● 额定电压?? AC57.7V、AC100V、AC220V、AC380V、AC450V ● 额定电流?? AC 1A、AC 5A ● 过负载??? 电压：1.2倍（持续），2倍/1秒（瞬时） ? ?????? 电压：1.2倍（持续），10倍/5秒（瞬时） ● 功耗???? 电压：＜1VA/相，电流：＜0.4VA/相 ● 阻抗???? 电压：＞300kΩ，电流：20mΩ ● 频率???? 45－65Hz 辅助电源 ● 工作范围?? AC/DC：85V-265V ● 功耗???? ＜4VA 功能模块 ● 通讯接口?? 支持1路RS-485通讯 ? ?????? Modbus-RTU协议 ? ?????? 波特率：600～9600bps，默认9600bps ● 开关量输入? 支持4路干结点输入 ● 开关量输出? 支持2路继电器输出 ????????容量：AC 250V/5A，DC 30V/5A 环境 ● 工作温度?? -10℃～+55℃ ● 存储温度?? -25℃～+70℃ ● 相对湿度?? ≤90%，无腐蚀气体场所 ● 海拔???? ≤2500m 安全 ● 绝缘电阻?? ＞100MΩ ● 光流耐压?? AC 2kV 电磁兼容性能 静电放电??????? 4级 ● 电快速瞬间变脉冲群?4级 ● 浪涌（冲击） ??? 4级 外形尺寸（mm） ● 面框尺寸??? 120×120；80×80；96×96 ● 开孔尺寸??? 111×111；77×77；91×91 ★★?规格选型 功能型号 实进测量 电能计量 开关量 输入 开关量 输出 变送输出 通讯 接口 显示方式 面板尺寸 （mm） 三相 电压 三相 电流 有功 功率 无功 功率 功率 因数 频率 有功 电能 无功 电能 ZR2080W3 ● ● ● ● ● ● ● ● — — — 1 三排 LED 80×80 ZR2090W3 ● ● ● ● ● ● ● ● — — 1－2 1 96×96 ZR2012W3 ● ● ● ● ● ● ● ● — — 1－2 1 120×120 ZR2080W3Y ● ● ● ● ● ● ● ● — — — 1 字段 LCD 80×80 ZR2090W3Y ● ● ● ● ● ● ● ● — — 1－2 1 96×96 ZR2012W3Y ● ● ● ● ● ● ● ● — — 1－2 1 120×120 ZR3092W3 ● ● ● ● ● ● ● ● 4 2 — 1 96×96 注：开关量输入、开关量输出、变送输出、通讯都是为选配功能。   ★?端子排列图
