价格:￥200.00/个
品牌:山东光大阀门
公称通径:20-200
工作温度:≤425
工作压力:1.6-2.5
起订:1个
供应:1000个
发货:3天内

 山东光大阀门有限公司是一家集研发、生产、销售为一体的专业性生产企业，公司自成立以来一直秉承“质量第一、服务至上”的经营理念，公司生产的产品具有应用范围广，质量过硬，无内外泄露，频繁开关不卡死等优点，在全国各地的化工企业、热电企业、钢铁企业、印染企业、食品企业中得到广泛应用，同时也获得了广大用户的一致好评，并成为稳定的供应商。公司在生产过程中，不断吸收国内外产品结构及生产工艺的先进特点，不断提高产品的科技含量，从一些技术细节入手，完善产品的综合性能，提高广大用户的满意度。

一．产品概述

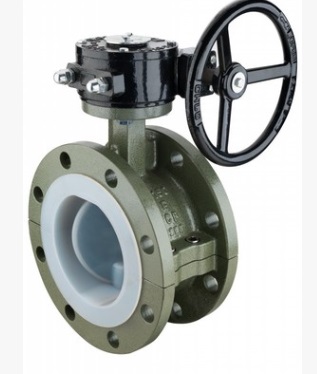

蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

二．产品特点
1、 设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速。
2、 由扭矩产生弹性密封。
3、 密封部位可调节更换，密封性能可靠等特点。
4、 驱动方式涡轮传动、电动、气动可选。

三.性能参数

型号				D41X
工作压力（MPa）				0.6-2.5Mpa
适用温度（℃）				150℃
适用介质				空气、水、蒸气、煤气、油品等
驱动方式				涡轮传动
连接方式				法兰式
材料			阀体	铸铁 球铁 碳钢 不锈钢
			蝶板	碳钢衬氟 不锈钢衬氟
			阀杆	不锈钢
			密封面	PTFE
			填料	柔性石墨 PTFE
	四.主要零部件材料
		零件名称 蜗轮法兰蝶阀零件材料 阀体 WCB、合金钢、不锈钢、QT450-10 蝶板 WCB、合金钢、不锈钢、QT450-10 阀轴 2Cr13不锈钢、合金钢 密封圈 氟塑料 填料 柔性石墨
		五．主要技术参数
		公称通经DN（mm) 50～2000 公称压力PN（MPa) 0.6 1.0 1.6 2.5 密封试验(MPa) 0.66 1.1 1.76 2.75 强度试验(MPa) 0.9 1.5 2.4 3.75 适用温度 软密封：-20-80℃，硬密封：-29-425℃ 适用介质 水、空气、天然气、油品及弱腐蚀性流体 泄漏率 符合GB/T13927-92标准 驱动方式 蜗轮传动、电动、气动、液动
