价格:￥100.00/个

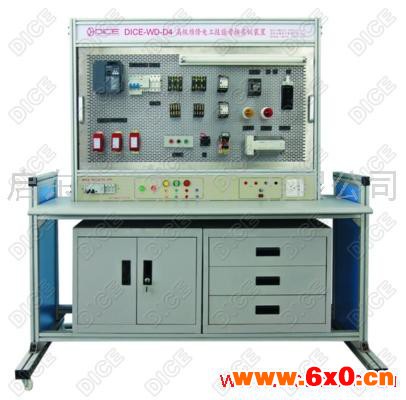

型号:DICE-WD-D4
产地:启东
起订:100个
供应:100个
发货:10天内

型号	DICE-WD-D4
产地	启东
存储温度	-10~+40
电源	交流
工作温度	-10~+40
外形尺寸	1525×750×1630
重量	100KG
品牌	DICE
加工定制	是

一、概述 本装置是根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。 二、特点1、电气控制线路或电子线路实训元件都在网孔板上自己搭建，操作方便、更换快捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性。2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房。3、技能实训用的控制线路和配套的小电机可模拟工厂各类的电力拖动系统，并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求。4、装置设有漏电保护器，能确保操作者的安全；各电源的输出均有短路保护等功能，各测量仪表均有保护功能，使用安全可靠。5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件。 三、技术性能1、输入电压：三相四线制380V±10％，50Hz2、工作环境：环境温度范围为-5℃~+40℃，相对湿度<85％(25℃)3、装置容量：<1.5KVA4、重量：100Kg5、尺寸：1525×750×16306、漏电保护动作电流：<30mA；漏电保护动作时间：<0.1S。 四、实训装置的配置及功能1、实训台设有两组电源，通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护。实训台提供线电压380V和相电压220V两种电源，还设有多个单、三相电源插座； 固定直流输出：24V/2A。 2、实训桌实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右各设有一个抽屉. 五、实训项目电工部分：1．三相异步电动机点动控制2．三相异步电动机单向自锁控制3．三相异步电动机点动单向起动混合控制电路4．三相异步电动机两地单向自锁电路5．正、反转控制电路（倒顺开关）6．正、反转控制电路（交流接触器互锁）7．正、反转控制电路（机械按钮互锁）8．正、反转控制电路（交流接触器、机械按钮双重互锁）9．带点动的正、反转控制10．两台电动机顺序启停控制11．单按钮控制电动机启动和停止电路12．三相异步电动机钮Y/△切换控制13．用时间继电器实现Y△切换控制14．两个接触器实现Y△切换控制15．三个接触器实现Y△切换控制16．单相鼠笼电动机电容启动控制电路17．双速交流异步电动机手动变速控制电路18．双速交流异步电动机自动变速控制电路19．C620型车床电气控制线路PLC部分(可选配)：1．交通信号灯控制2．舞台艺术灯控制3．机械手的自动控制4．步进电机控制5．LED数码管显示控制6．液体混合装置自动控制7．自动送料装车系统控制8．水塔水位自动控制9．邮件分拣系统控制10．电镀系统控制11．自控成型机控制12．轧钢机模拟控制13．自动冲压机控制14．全自动洗衣机控制15．自动售货机控制16．电子抢答器控制17．PLC控制的三相异步电动机正反转控制      18．PLC控制的三相异步电动机Y／△启动控制  19．PLC控制的三相异步电动机降压启动控制    20．PLC控制的三相异步电动机能耗制动控制21．控制电机正反转运动控制22．控制电机运行时间操作变频器部分(可选配)：1．变频器功能参数设置与操作2．变频器报警与保护功能3．多段速度选择变频调速4．外部端子点动控制5．三相异步电动机的变频开环调速6．PLC控制变频器调速  六、实训组件配置 序号 挂箱编号 实训模块名称 数量 备注 1 WK-700 实训网孔板 1套 实训网孔板 2 实训组件 实训组件 1套 电容器2只三相断路器1只热继电器2只交流接触器3只三合一按钮盒2只三相熔断器1只单相熔断器1只中间继电器2只时间继电器1只倒顺开关1只 3 MT-PLC（三菱）(可选配) PLC可编程控制器实训挂箱 1件 三菱FX1N-40MR-001型主机 4 PLC-SX PLC实训模块(可选配) 1套 熟悉PLC指令的用法及编程方法。 5 MT-BPQ（三菱）(可选配) 实训挂箱 1件 三菱变频器FR-S520SE-0.4K，可与PLC进行通讯实训 6 SC-09 SC-09编程电缆 1根 用于PLC主机与PC机通讯 7 软件 编程软件 1套 三菱SWOPC-FXGP/WIN-C编程软件 8 电动机 单相电容起动电动机 1台 交流220V 9 电动机 三相鼠笼异步电动机 1台 交流380V/△ 10 电动机 三相鼠笼异步电动机 1台 交流380V/Y/△ 11 电动机 三相双速异步电动机 1台 交流380/△/YY  PLC实训模块（整套） 序号 模块编号 实训模块名称 序号 模块编号 实训模块名称 1 PLC-001 交通信号灯控制 9 PLC-009 邮件分拣系统控制 2 PLC-002 舞台艺术灯控制 10 PLC-010 电镀系统控制 3 PLC-003 机械手的自动控制 11 PLC-011 自控成型机控制 4 PLC-004 步进电机控制 12 PLC-012 轧钢机模拟控制 5 PLC-005 LED数码管显示控制 13 PLC-013 自动冲压机控制 6 PLC-006 液体混合装置自动控制 14 PLC-014 全自动洗衣机控制 7 PLC-007 自动送料装车系统控制 15 PLC-015 自动售货机控制 8 PLC-008 水塔水位自动控制 16 PLC-016 电子抢答器控制 所有实验模块配备相应组态棒图动态跟踪教学。
