价格:￥220000.00/台
品牌:凯斯锐
设备尺寸:可根据客户要求定制
用途:切割金属
驱动形式:自动
起订:1台
供应:115台
发货:15天内

四川相贯线切割机 等离子管子切割机 等离子数控切割机

五轴数控相贯线切割机适用切割范围需要对管端相贯口，管中部切孔且需要满足焊接坡口要求的各个相关行业 。4轴联动，即在3联动的基础上，再增加一沿管子径向摆动的摆轴。能完成各种形状的坡口切割，能保证各种坡口要求。第5轴为为割炬升降轴，该轴与前4轴联动，主要解决当被切割钢管不圆时，割炬能自动升降。

设备运动轴数机活动范围
运动轴              切割机轴数选择                活动范围
X轴                管件旋转轴                360°回转
Y轴             割炬沿管件轴向水平轴
A轴               割炬沿管件轴向摆动轴               A<±60°
B轴             割炬沿管件径向平面摆动轴           B=±45°
Z轴               割炬垂直升降轴             zui大行程500mm
W轴              工件椭圆度测量轴             zui大位移20mm

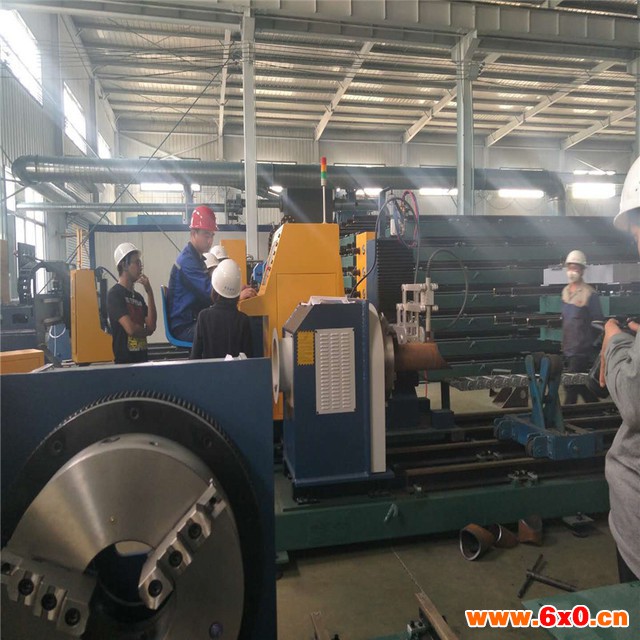

五轴相贯线切割机

五轴包括  卡盘旋转轴 小车轴向轴 割腔升降轴

割腔升降轴不参与联动

五轴可以切割管径60-630、60-800的管材，有效切割长度12米，可根据客户需求定制。

五轴可以实现管材的端部坡口和主体坡口。

等离子的坡口角度是±45°

火焰切割的端部坡口角度是60°  火焰切割的开孔坡口角度55°

应用领域

钢结构行业、压力容器中的锅炉和化工行业、海工、游乐设备、换热机组、防腐耐磨管件。
