价格:￥510.00/台
品牌:格鲁夫
型号:纺织机专用
包装:纸箱
起订:1台
供应:1000台
发货:3天内

一、双支撑笼式行星架构，拥有高可靠度可适应频繁正反转

二、斜齿传动，转动更平稳，更大的承载能力。

三、低回程间隙，定位更。

四、特殊转架结构，可以承载更大的径向力和抽向力。

规格范围：60-80

速比范围：3-100

精度范围：1-3arcmin(p1等级)

                3-5 arcmin(p2等级)

                3-8arcmin(p3等级)

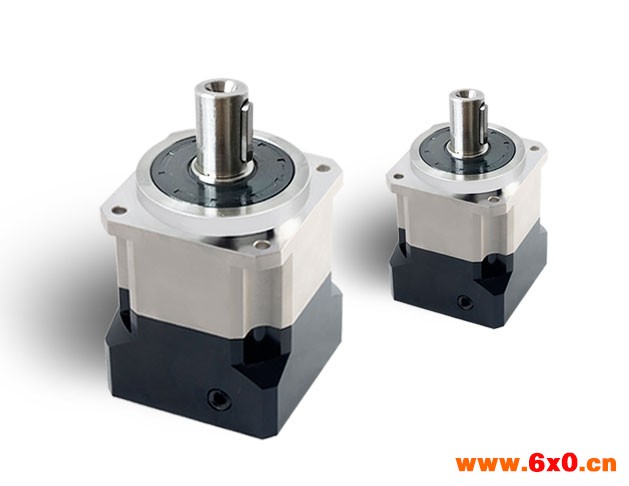

PM系列行星齿轮减速机纺织机械专用选型技术参数规格

技术参数			选型规格
			PM60	PM90	PM120	PM140	PM180
	级数	速比
额定扭矩  （Nm）TN	L1	3	30	50	120	280	800
		4	45	85	210	440	800
		5	45	85	210	440	1000
		6	45	85	210	440	1000
		7	45	85	210	440	1000
		8	40	80	200	400	800
		9	30	60	140	300	700
		10	30	60	140	300	700
	L2	15	30	50	120	280	800
		20	45	85	210	440	800
		35	45	85	210	440	1000
		40	45	85	210	440	800
		50	45	85	210	440	1000
		80	40	80	200	400	800
		100	30	60	140	300	700
防护等级		IP65
环境温度		45℃ 至 -15℃

技术参数				选型规格
				PM60	PM90	PM120	PM140	PM180
最 大扭矩			Nm	1.5倍额定扭矩
紧急制动扭矩			Nm	2.5倍额定扭矩
最 大容许径向力			N	1530	3250	6700	9400	14500
最 大容许轴向力			N	630	1300	3000	4700	7250
抗扭刚性			Nm/arcmin	7	14	25	50	145
最 大输入转速			rpm	8000	8000	8000	6000	6000
额定输入转速			rpm	5000	4000	4000	3000	3000
噪音			dB	≤58	≤60	≤65	≤68	≤68
平均寿命			h	20000
满载效率			%	L1≥95%    L2≥90%
回程间隙	P0	L1	arcmin	≤3	≤3	≤3	≤3	≤3
		L2	arcmin	≤5	≤5	≤5	≤6	≤6
	P1	L1	arcmin	≤6	≤6	≤6	≤6	≤6
		L2	arcmin	≤10	≤10	≤10	≤10	≤10
转动惯量	L1	3	Kg.cm2	0.16	0.61	3.25	9.21	28.98
		4	Kg.cm2	0.14	0.48	2.74	7.54	23.67
		5	Kg.cm2	0.13	0.47	2.71	7.42	23.29
		6	Kg.cm2	0.13	0.47	2.71	7.42	22.29
		7	Kg.cm2	0.13	0.45	2.62	7.14	22.48
		8	Kg.cm2	0.13	0.45	2.6	7.14	22.48
		9	Kg.cm2	0.13	0.42	2.59	7.08	22.4
		10	Kg.cm2	0.13	0.4	2.57	7.03	22.51
	L2	15	Kg.cm2	0.13	0.45	0.45	2.63	7.3
		20	Kg.cm2	0.13	0.45	0.45	2.63	7.3
		35	Kg.cm2	0.13	0.45	0.45	2.43	7.1
		40	Kg.cm2	0.13	0.45	0.45	2.43	6.92
		50	Kg.cm2	0.13	0.4	0.4	2.39	6.92
		80	Kg.cm2	0.13	0.4	0.4	2.39	6.72
		100	Kg.cm2	0.13	0.4	0.4	2.39	6.72
