价格:￥3122.00/套
品牌:上海硕馨
材质:碳钢
数量:1124
起订:1套
供应:1012套
发货:3天内

氨喷射（AIG) 系统

烟气流场是选择性催化还原法（SCR) 脱硝系统设计的关键，目标是使烟气中的氮氧化物和

还原剂氢（NH3) 达到最佳湍流混合。混合系统一般由AIG装置和导流装置构成。为了控制

喷氨格栅上游烟道整个横截面和反应器入口横断面气流的温度分布及烟气（流速，有时需要使

用静态混合器。另外，在烟气（转向处安装导流板，以确保烟（流动方向正确，也是使整个

SCR 系统的压力损失降到最低的必要措施。

目前较成熟的氨气注入方式有传统的喷氨格栅及导流板。氨喷射系统于SCR 反应器上游烟

道内，由一个给料总管和数个连接管组成。连接管给分配管供料，分配管给数个配有喷嘴的

喷管供料。传统的喷射格栅按混合器运行后会出现喷嘴堵塞现象，造成混合不均匀，而

且系统调节复杂。

液氨蒸发器一般为螺旋管式。管内为液氨，管外为温水浴，以蒸汽直接喷入水中加热至40℃,

再以温水将液氨汽化，并加热至常温。蒸汽流量受蒸发槽本身水浴温度控制调节。当水的温

度高于55℃时则切断蒸汽米源，并在控制室 DCS 上显示。蒸发罐上装有压力控制阀将

气氨压力控制在0. 2Mpa. 当出口压力达到0. 38Mpa时，切断液氨进料。在氨气出口管线上

装有温度检测器。当温度低于10℃时切断液氨进料，使氨气（至缓冲槽维持适当温度及压力。

缓冲罐又叫蓄积槽，液氨经过液氨蒸发器蒸发为氨气后进入缓冲罐，其作用是对氨气进行

个缓冲作用，保证了氨气有一个稳定的压的。缓冲罐的结构相对简单，主要有氨气的进出口、

安全阀以及排污阀等。

稀释风机的作用是将稀释风引入氨／空气合系统。稀释风的作用有二个： (是用于控制：

二是作为NH3 的载休，通过喷氨格栅（AIG) 将NH3送入烟道，有助于加强 NH3 在烟道中

的均匀分布：三是稀释风通常在加热后才混入氨气中，这有助于氨气中水分的汽化。因此，

在引入稀释风后需要增加一个稀释风的加热器，通常采用蒸汽或电加热器加热的方法，个别

的工艺流程采川以蒸汽加热为主，电加热为辅的方式，稀释风一般为常压且无腐蚀性，因而

稀释风机可按普通风机标准选取。稀释风机的选择需满足SCR 系统脱除最多 NOx时NH3所

需要的稀释风量的要求。

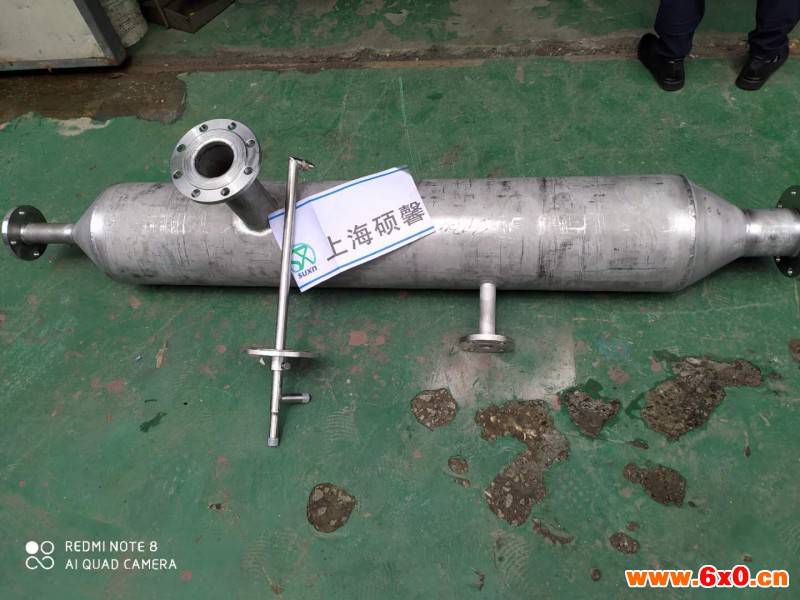

氨气在进入喷氨格棚前需要在氢／窄气混合器中充分混合、氨／空气混合器有助于调节氨的浓

度，同时氨和空气在这里充分混合有助于唢氢格栅中喷氨分布的均匀。氨气与来自稀释风机

的空（混合成氨气（体积含量为5%的混合气体后送入烟气中。

氨、 (稀释槽般为立式水槽。液氨系统各排放处所排出的氨《 (由管线汇集后从稀释槽底部进

入，通过分散管将氨气分散全稀释槽水中，并利用大量水米吸收安全阀持放的氨气。

废水泉的作用是把稀释槽中的废水抽取排到电厂的废水处理系统进行处理排放。由于脱硝系

统中的废水具有一定的腐蚀性，因此要求泵具有耐腐蚀能力。泵的容量取决于排水处理设备

的废液接收能力。
