隔膜压力表型规格,隔膜压力表图片,隔膜压力表结构
2025-04-10 16:04 浏览:22
产品参数
产品详情
隔膜压力表型规格,隔膜压力表图片,隔膜压力表结构http://www.china-suke.com/product-yl.html
□HG20592～20614－97标准（本厂常用法兰标准）
DN | PN(MPa) | D | K | d | C | L |
25 | 0.25～0.16 | 100 | 75 | 58 | 14 | Φ11 |
1～2.5 | 115 | 85 | 65 | 16 | Φ14 | |
32 | 0.25～0.16 | 120 | 90 | 69 | 16 | Φ14 |
1～2.5 | 140 | 100 | 76 | 18 | Φ18 | |
40 | 0.25～0.16 | 130 | 100 | 78 | 16 | Φ14 |
1～2.5 | 150 | 110 | 84 | 18 | Φ18 | |
50 | 0.25～0.16 | 140 | 110 | 88 | 16 | Φ14 |
1～2.5 | 165 | 125 | 99 | 20 | Φ18 |

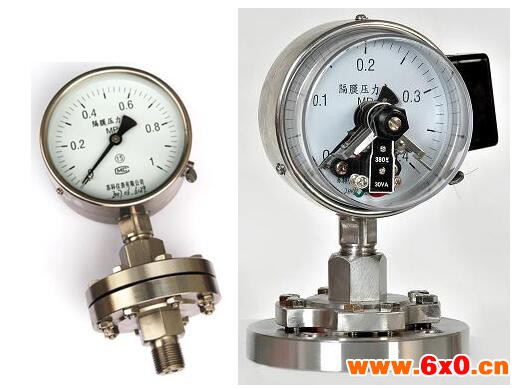

YM系列隔膜压力表适用于测量具腐蚀性、高粘度、易结晶、易凝固，温度较高的液体、气体或颗粒状固体介质的压力以及必须避免测量介质直接进入隔膜压力表和防止沉淀物积累且易清洗的场合。隔膜压力表主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门。 | ||
外形尺寸： | ||
| ||
选型标示： | ||
仪表型式 | ||
| ||
| 外形尺寸 型DBH直径d0.1～2.5MPa4～25MPa螺栓压膜片式Y100-ML100421499692M20×1.5 G1/2" G3/8"Y150-ML150481799692螺纹压膜片式Y100-ML100421477848Y150-ML150481777848 | ||
 |  |  |
