◆结构原理

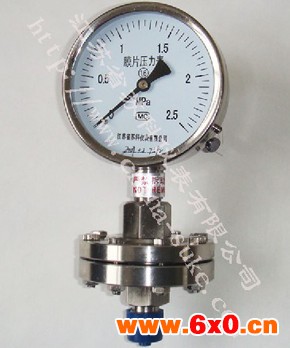

    膜片压力表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。膜片压力表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。
                   膜片压力表的作用原理是基于弹性元件(测量系统上膜片)变形。膜片压力表在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。

◆主要技术指示

精确度等级：2.5
               使用环境温度：-40～+70℃；相对湿度不大于90%
               温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
               工作位置：垂直安装。
               外壳防护等级：IP
