价格:￥10.00/块
品牌:苏科
起订:1块
供应:1000块
发货:7天内

电接点压力表http://www.china-suke.com/product-yl.html

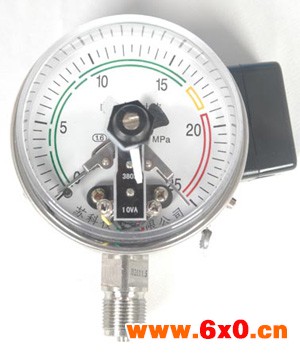

电接点压力表用途
   YX、YXC-60.100.  150电接点压力表、磁助式电接点压力表，由普通压力表和接触装置两个部分组成。工作稳定可靠，广泛用于测量对铜、钢及其合金无腐蚀作用的液体、气体等介质的压力和发出电，用于自动控制系统，接通控制电路，达到自动控制的得目的。
   在电接点压力表装置的电接触针上，装有可调节的磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效的避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以电接点压力表具有动作可靠、使用寿命长、触点开关功率较大等优点。
                 电接点压力表性能和作用原理
   电接点压力表的作用原理是测量系统的弹簧管在被测介质的压力下，迫使弹簧管之末端产生相应的弹性变形一--位移，借助拉杆经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针(连同触头)将被测值在度盘上指出来。与此同时，当其与给定针上的触头(下限或上限)相接触(或断开)的瞬时，通过电路系统中的继电器及接触器的作用(将电源接通或切断)，使得控制机构作出相应的动作(工作与否)，并可发出电，以达到白动控制和的目的。
                 电接点压力表技术指标
                 1、表盘直径：φ60 φ100 φ150
                 2、测量精度等级：2.5级（φ60表盘）；1.6级；1.5级；1.0级
    控制精度等级:接通1.6%F·S断开4%F·S 设定点偏差:±0.5~4% 切换差:±1~3.5%
                 3、触点容量：380V 触头功率30VA 380V 220V 触头功率10VA 最大工作电流1A ;DC24V 0.25A
                 4、控制形式：上下限、双上限、双下限
                 5、接线盒显示：塑料接线盒 ；不锈钢接插件（适用于不锈钢耐震电接点压力表）
                 6、环境温度：普通型-40~70℃；耐震电接点压力表-25~55℃
                 7、相对湿度：＜85%
                 8、产品抗工作振动性能：V.H.3级（耐震电接点压力表）V.H.4级（隔离式耐震电接点压力表）
                 9、温度影响：示值不大于0.4%/10℃（使用温度偏离20±5℃）电接点压力表
