价格:￥1000.00/台
品牌:普赛斯仪表
电流脉宽:50μs~500μs
脉冲电流上升沿时间:典型时间15μs
输出脉冲电流:5~1000A量程，精度0.1%FS±1A
起订:1台
供应:10000台
发货:3天内

0.1%高精度大电流脉冲源1000A特点和优势：

50~500us的脉冲宽度；

15us的超快上升沿；

同步测量电压；

单台最大可达1000A输出；

可极性反转；

0.1%测试精度；

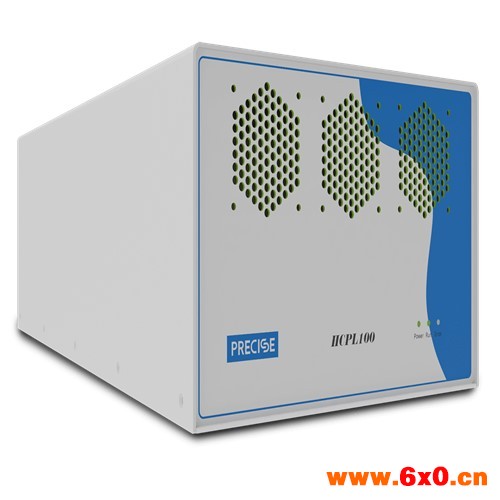

概述

高电流脉冲电源为脉冲恒流源，具有输出电流大（1000A）、脉冲边沿陡（15uS）、支持两路脉冲电压测量（峰值采样）、支持输出极性切换等特点。

设备可广泛应用于肖特基二极管、整流桥堆、IGBT器件、IGBT半桥模块、IPM模块等需要高电流的测试场合，使用该设备可以完成“电流-导通电压”扫描测试。

器件	测试项
肖特基二极管，整流桥堆	瞬时前向电压
IGBT器件	IGBT导通压降、键合线阻抗
IGBT模块，IPM模块	IGBT导通压降、二极管瞬时前向电压、键合线阻抗



技术指标

项目	参数
电流脉宽	50μs~500μs
脉冲电流上升沿时间	典型时间15μs
输出脉冲电流	5A~1000A量程，精度0.1%FS±1A
输出负载电压要求	<12V@1000A
DUT电压测量	2通道
	远端测量，峰值电压测量（取样点可配置）
	0~0.3V量程，精度0.1%±0.3mV
	0~3V量程，精度0.1%±3mV
	0~18V量程，精度0.1%±8mV
电流脉冲输出间隔时间	1秒
电流脉冲峰值功率	<12kW
多设备并联	支持多设备并联输出超大电流，如3000A
输出极性反转	支持
触发	支持trig in及trig out
通讯接口	RS232、LAN
输入电压	90~2VAC、50/60Hz
输入功率	<750W
尺寸	长516 x宽220 x高160mm

应用领域

肖特基二极管

整流桥堆

IGBT器件

IGBT半桥模块

IPM模块
