价格:￥0.00/台
品牌:博耐斯
型号:HPS
使用温度:高温，常温，低温
适用介质:水，蒸汽，油品，气体等
起订:1台
发货:3天内

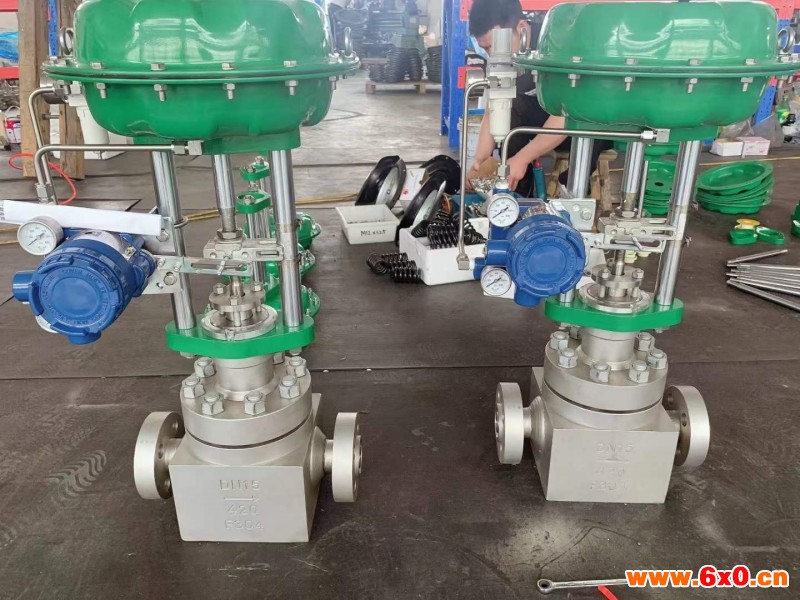

气动薄膜高压调节阀

博耐斯气动薄膜高压调节阀CV3000系一产品之一。HPS高压单座调节阀是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。高压单座调节阀阀芯导向部分的导向大，抗振性好。气动高压调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92标准。024-62657366

详细描述



一、气动薄膜高压调节阀产品概述

博耐斯气动薄膜高压调节阀CV3000系一产品之一。HPS高压单座调节阀是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。高压单座调节阀阀芯导向部分的导向大，抗振性好。气动高压调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92标准。



 二、HPS高压单座调节阀 主要技术参数

阀体型式		单座铸造球型阀
公称通径		25、40、50、80mm
公称压力		ANSI 900、1500、2500；JIS 63K
连接型式	密封面型式	RF、RJ
	法兰标准	JIS B2201-1984、ANSI B16.5-1981等
	焊接标准	嵌接焊SW（40~80mm） 对接焊BW（80mm）
材料		碳钢（ZG230-450）、CrMo钢、不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）等
上阀盖	常温型	-5～+230℃
	伸长I型	+230～+566℃
压盖型式		螺栓压紧式
密封填料		8石棉编织填料、石墨填料
阀芯形式		单座柱塞型阀芯
流量特性		等百分比特性、线性特性
材料		不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金等



三、气动薄膜高压调节阀执行器技术参数



执行器型式	HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料	乙丙橡胶夹尼龙布、橡胶夹尼龙布
弹簧范围	80~240KPa（HA型），190~250、190~300、190~350KPa（VA6型）
供气压力	260~400KPa（HA型），280~400KPa（VA6型），400~500KPa（VP型）
气源接口	RC1/4"（HA、VA型）、RC1/2"（VP型）
环境温度	-30~+70℃
作用形式	气-关式或气-开式
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等



四、气动薄膜高压调节阀主要性能指标



泄漏量	金属阀座	小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
回差	带定位器	小于全行程的1%
	不带定位器	小于全行程的3%
基本误差	带定位器	小于全行程的±1%
	不带定位器	小于全行程的±5%
可调范围		50:1

气动高压调节阀，电动高压智能型调节阀微信：sy1668 024-62657366
